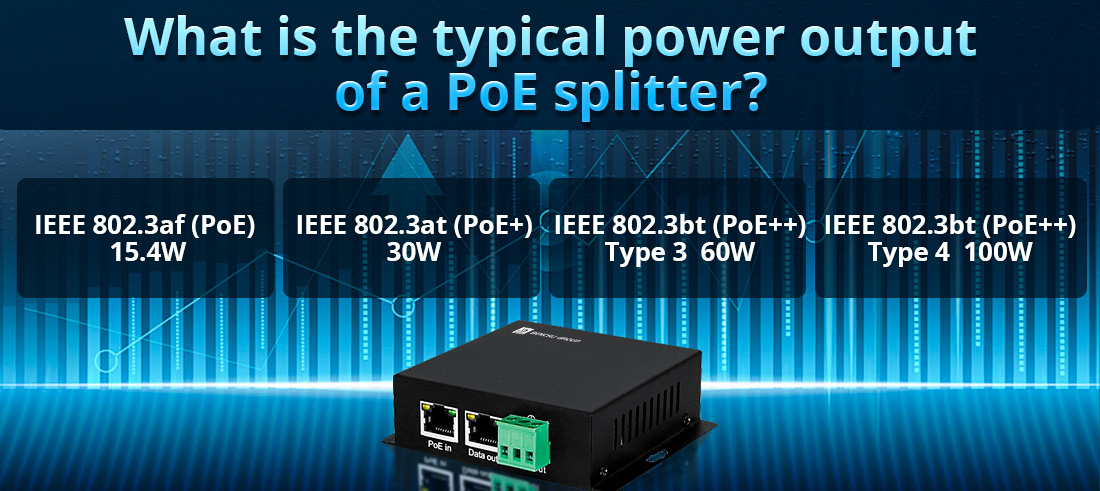

Сплиттер POE извлекает мощность из кабеля Ethernet с поддержкой POE (обычно 48 В-57 В) и преобразует его в более низкое напряжение, подходящее для непо-устройств. Выход мощности разветвителя POE зависит от стандарта POE, который он поддерживает (IEEE 802.3AF, 802.3AT или 802.3BT).
1. Стандартные уровни выходных мощностей POE Splatters
Поплитеры По Обычно обеспечивает выход постоянного тока при разных напряжениях, таких как 5V, 9V, 12V и 24V, в зависимости от потребностей подключенного устройства.
POE Стандарт | Максимальная входная мощность | Пользовательская власть (после потери) | Типичные выходные напряжения сплиттера | Устройства поддерживаются |
IEEE 802.3AF (POE) | 15.4W | 12,95 Вт | 5 В / 9 В / 12 В | Основные IP -камеры, телефоны VoIP, устройства IoT |
IEEE 802.3AT (POE+) | 30 Вт | 25,5 Вт | 5 В / 9 В / 12 В / 24 В | PTZ -камеры, точки доступа, промышленные контроллеры |
IEEE 802.3BT (POE ++) Тип 3 | 60 Вт | 51 Вт | 12 В / 24 В / 48 В | Мощный Wi-Fi 6 APS, светодиодные дисплеи, встроенные системы |
IEEE 802.3BT (POE ++) Тип 4 | 100 Вт | 71 Вт | 12 В / 24 В / 48 В | Умное освещение, цифровые вывески, мини -ПК, промышленные устройства |
2. Общие конфигурации вывода Splitter POE
(а) Выход 5 В (устройства с низкой мощью)
Обычно используется для небольшой электроники, например:
--- Raspberry Pi & Single-Board Computers
--- IoT Датчики
--- USB-устройства
Рисует власть из источников POE (802.3af) или POE+ (802.3at).
(b) Выход 9 В (устройства средней мощности)
Подходит для некоторых сетевых устройств и встроенных контроллеров, включая:
--- Определенные промышленные датчики
--- Старые точки доступа
--- Пользовательское сетевое оборудование
(c) Выход 12 В (стандартные сетевые устройства)
Наиболее распространенный выход для POE Splatters.
Совместим со многими непо-сетевыми устройствами, такими как:
--- IP-камеры
--- телефоны VoIP
--- сетевые преобразователи мультимедиа
--- Цифровые вывески игроков
(D) Выход 24 В (мощные устройства)
Используется для более крупных сетевых устройств, в том числе:
--- Усовершенствованные точки беспроводного доступа
--- PTZ (Pan-Tilt-Zoom) камеры безопасности
--- Промышленное оборудование
(E) Выход 48 В (мощные приложения)
Требует Poe ++ (802.3BT Тип 3 или тип 4) Источники питания.
Подходит для устройств корпоративного класса, в том числе:
--- Высокопроизводительные точки доступа Wi-Fi 6
--- Цифровые киоски и интерактивные дисплеи
--- Умные системы освещения
3. Как выбрать правильный разветвитель POE
Шаг 1: Определите требования к мощности вашего устройства
--- Проверьте напряжение и мощность, необходимые для вашего непо-устройства (например, требуется ли 12 В постоянного тока при 1А?).
Шаг 2: Сопоставьте стандарт POE
--- Если ваш переключатель POE или инжектор поддерживает 802.3AF (15,4 Вт), вам нужен сплиттер с низким энергопотреблением.
--- Если вашему устройству нужно более 12,95 Вт, выберите разветвитель POE+ (802.3at).
--- Для мощных устройств (выше 25,5 Вт) используйте разветвитель POE ++ (802.3bt).
Шаг 3: Убедитесь, что разъем подходит
--- Большинство сплиттеров имеют штекер DC ствол (5,5 мм x 2,1 мм или 5,5 мм x 2,5 мм).
--- Некоторые модели поддерживают выходы терминальных блоков для промышленного использования.
Заключение
Типичный выход мощности разветвителя POE зависит от стандарта POE, который он поддерживает, и напряжения, требуемого подключенным устройством. Большинство выводов Splitters 5V, 9V, 12V или 24V, что делает их подходящими для широкого спектра сетевых, IoT и промышленных применений. Выбор правильного разветвителя POE обеспечивает оптимальную производительность и эффективное распределение мощности для ваших устройств.
