POE Splitters извлекает мощность из источника Power Over Ethernet (POE) (обычно 48 В-57 В постоянного тока) и преобразует его в более низкое напряжение, подходящее для непо-устройств. Доступные параметры напряжения зависят от использования стандарта POE и требований к мощности подключенного устройства.

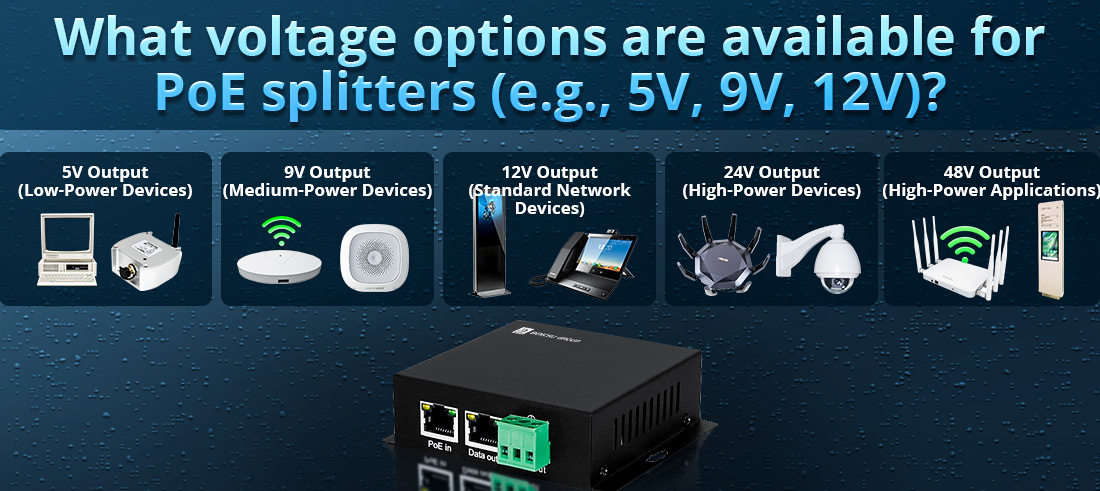

1. Обычные варианты напряжения сплиттера POE
Выходной выход | Типичные варианты использования | Стандарты POE поддерживают |
5 В. | Raspberry Pi, устройства IoT, гаджеты USB | 802.3af (15,4W) / 802.3AT (30W) |
9 В. | Промышленные контроллеры, определенные сетевые устройства | 802.3af (15,4W) / 802.3AT (30W) |
12 В. | IP -камеры, телефоны VoIP, преобразователи для медиа, точки доступа | 802.3af (15,4W) / 802.3AT (30W) |
24 В. | Беспроводные мосты, камеры PTZ, промышленное оборудование | 802.3at (30 Вт) / 802,3bt (60 Вт) |
48V DC | Мощный Wi-Fi 6 APS, цифровые вывески, умное освещение | 802.3bt (60 Вт - 100 Вт) |
2. Подробный разбивка вариантов напряжения
(а) Выход 5 В (устройства с низкой мощью)
Общая для малых электроники и встроенных систем.
Типичные приложения:
--- Raspberry Pi и другие одноразовые компьютеры.
--- Датчики IoT и устройства умного дома.
--- USB-устройства.
--- Обычно поддерживает до 2А (максимум 10 Вт).
(b) Выход 9 В (устройства средней мощности)
Менее распространен, но используется для промышленных контроллеров и специализированных сетевых устройств.
Типичные приложения:
--- Некоторые старые точки доступа.
--- Встроенные сетевые контроллеры.
--- Пользовательская промышленная электроника.
--- Поддерживает до 2А вывод (максимум 18 Вт).
(c) Выход 12 В (стандартные сетевые устройства)
Наиболее широко используемое напряжение для Поплитеры По.
Типичные приложения:
--- IP-камеры (фиксированные, купольные, типы пуль).
--- телефоны VoIP.
--- сетевые медиа-конвертеры.
--- Маленькие беспроводные точки доступа.
--- Обычно обеспечивает до 2,5А выход (максимум 30 Вт).
(D) Выход 24 В (мощные устройства)
Используется для специализированного сетевого и промышленного оборудования.
Типичные приложения:
--- Беспроводные мосты и открытые APS.
--- PTZ (Pan-Tilt-Zoom) камеры с двигателями.
--- Промышленные датчики и системы автоматизации.
--- может поставлять до 2,5А (максимум до 60 Вт).
(e) 48 В вывод (предприятие и промышленные приложения)
Требуется IEEE 802.3bt (Poe ++) поддерживать.
Типичные приложения:
--- Высокопроизводительные точки доступа Wi-Fi 6.
--- Цифровые вывески.
--- Умное освещение и автоматизация здания.
--- Тонкие клиенты и мини-ПК.
--- может обеспечить до 100 Вт энергии.
3. Как выбрать правильное напряжение для вашего Splitter
--- Проверьте требования к входу мощности устройства (например, 12V 1A, 24V 2A).
--- Совместите напряжение с вашим устройством. Использование неправильного напряжения может повредить устройство.
--- Убедитесь, что ваш источник POE (переключатель или инжектор) поддерживает достаточную мощность.
--- Выберите правильный выходной разъем-большинство разделения POE используют 5,5 мм x 2,1 мм или 5,5 мм x 2,5 мм ствол.
Заключение
Splitters Poe обеспечивают различные выходы напряжения (5 В, 9 В, 12 В, 24 В и 48 В) для размещения различных сетевых, IoT и промышленных устройств. Выбор правильного напряжения обеспечивает совместимость, эффективную доставку питания и безопасную работу вашего оборудования.
