Индивидуальная настройка печатных плат и аппаратного обеспечения.

Основные аппаратные возможности

1G-10G Focus, 25G/100G опционально

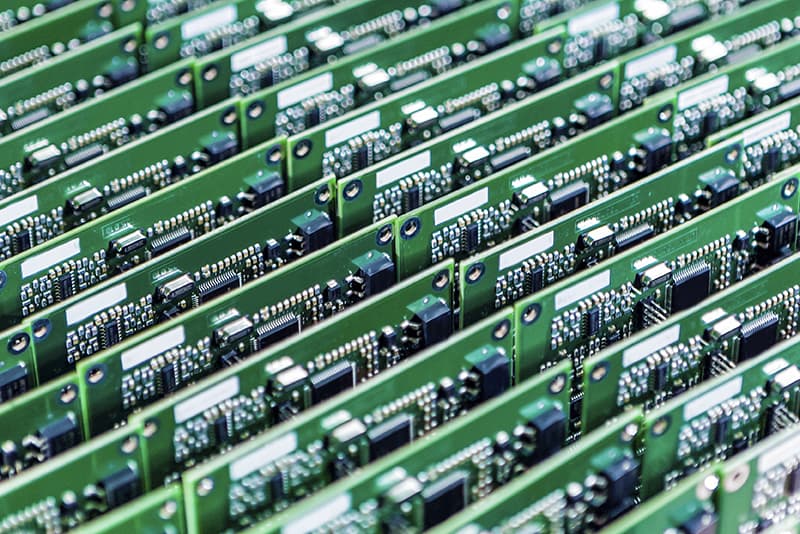

проектирование печатных плат

• Слои: 8-16 (1-2 унции меди) для оптимального шумоподавления.

• Материалы: низкопотерный FR4 (Isola 370HR) для 1G/10G, Megtron 6 для 25G+.

• Управление температурным режимом: встроенные медные элементы, варианты принудительного и пассивного охлаждения.

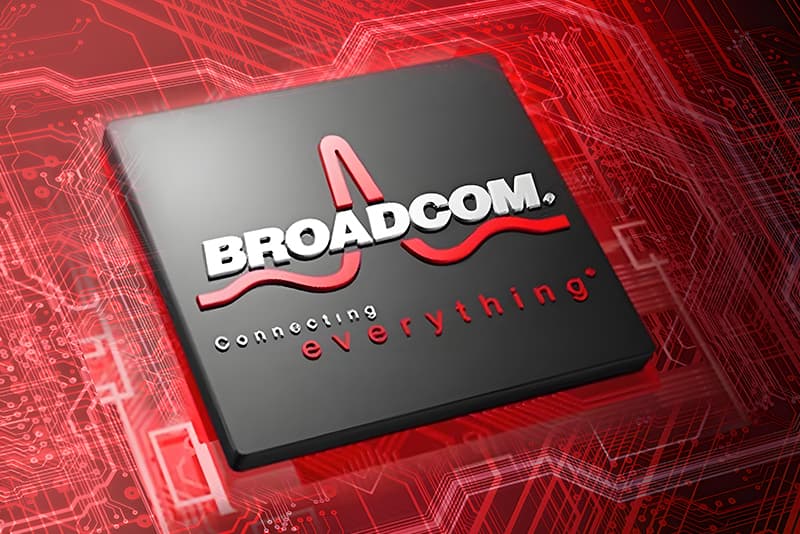

ASIC и сетевые микросхемы

• Коммутация: Broadcom StrataXGS (1G-10G), Marvell Prestera (25G).

• PHY: Realtek, Microchip (промышленные температуры: от -40°C до +85°C).

• PoE: IEEE 802.3bt (90 Вт PoE++), защита от перенапряжения для наружного применения.





Согласие

• Для предприятий: CE/FCC, IEEE 802.3 (Ethernet), ENERGY STAR.

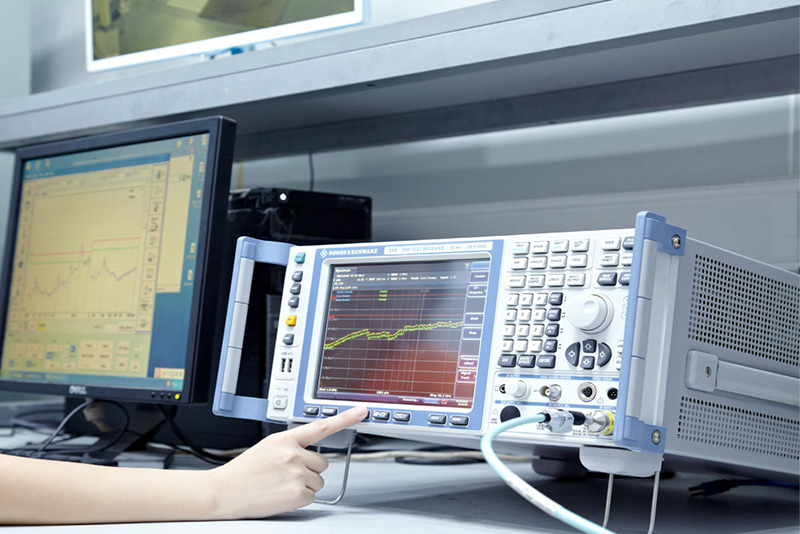

• Промышленное применение: EN 61000-6-2 (ЭМС), IEC 60068 (вибрация/удар).







Сравнение коммутаторов для предприятий и промышленного сектора.

Корпоративный или промышленный коммутатор? Как выбрать подходящую магистральную сеть для критически важной среды?

Процесс индивидуальной настройки для производителей коммутаторов.

Разработано по индивидуальным спецификациям: Ускорьте переход вашего OEM-переключателя от прототипа к серийному производству – точно спроектировано для вашего конкретного случая.

Решения, разработанные экспертами: ответы на часто задаваемые вопросы об OEM-коммутаторах для бесперебойного развертывания в промышленном и корпоративном секторах.

В1: Как минимизировать перекрестные помехи на печатных платах коммутаторов высокой плотности с 48 портами 1G?

• Правило 3 Вт + экранирование переходных отверстий для дифференциальных пар (критично для сигналов >100 МГц).

• Многослойная структура полосковой линии (не микрополосковая) позволяет снизить показатель NEXT на 30-40% по сравнению со стандартными конструкциями.

Вопрос 2: Как ваши промышленные переключатели справляются с запуском при температуре -40°C?

Упрочнение на уровне компонентов:

• Промышленные PHY (Marvell 88E1512, от -40°C до 85°C).

• Дополнительные схемы подогрева печатной платы (предварительный нагрев до -20°C) <10 с).

• Данные с мест эксплуатации: более 5000 единиц развернуто на сибирских нефтяных месторождениях (среднее время безотказной работы >150 тыс. часов).

В3: Можете ли вы справиться с резким увеличением заказов в последнюю минуту (например, +2000 единиц за 4 недели)?

Да, через:

• Предварительно проверенные вторичные поставщики** для критически важных интегральных схем (Broadcom/Marvell).

• Буферный запас печатных плат и механических компонентов (для моделей 1G/10G с 8-48 портами).

• Пример из практики: За 14 дней поставлено 1200 промышленных выключателей для немецкого проекта по созданию интеллектуальной энергосети.

Вопрос 4: Можно ли повторно использовать сертификаты CE/FCC при модификации вашего типового проекта?

• Возможна частичная переаттестация для:

• Незначительные изменения (например, замена физических уровней с аналогичными профилями электромагнитной совместимости).

• Экономичный путь: на 30% быстрее благодаря нашим предварительно утвержденным планам тестирования.

Готовы оптимизировать конструкцию вашего коммутатора?

Позвольте нашей команде инженеров решить ваши самые сложные задачи – от обеспечения целостности высокоскоростных сигналов до повышения промышленной надежности.

Свяжитесь с нами сегодня по следующим вопросам:

Бесплатная проверка дизайна: Получите оценку характеристик вашей печатной платы/оборудования в течение 48 часов.

План сертификации: Уточните этапы соответствия стандартам CE/FCC/UL для вашего региона.

Экстренная поддержка закупок: Узнайте о нашей программе создания резервных запасов для срочных заказов.

Электронная почта: sales@benchu-group.com

«85% корпоративных клиентов утверждают технические условия в течение 2 недель после технической экспертизы». – Давайте начнем с вашего проекта прямо сейчас.
