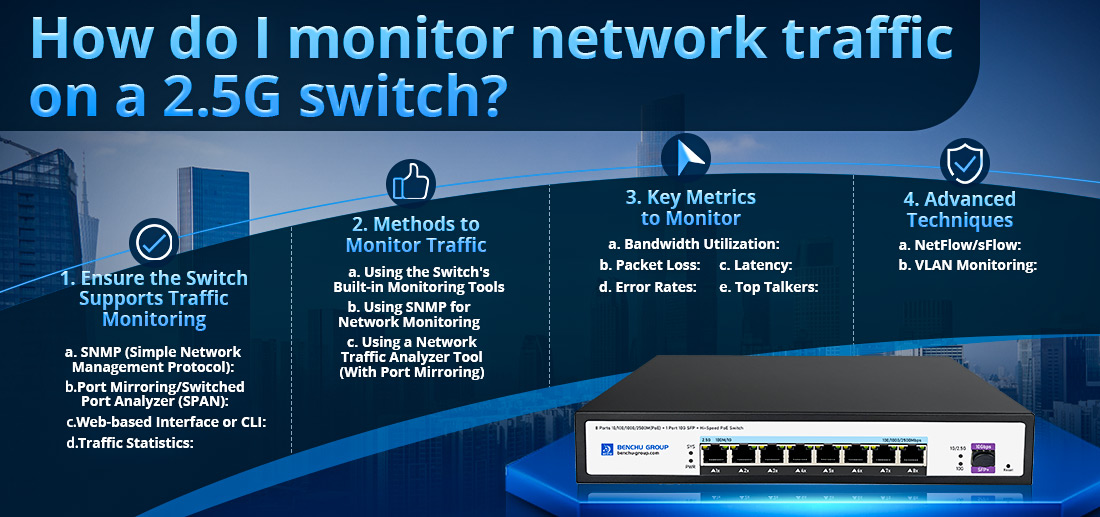

Как отслеживать сетевой трафик на коммутаторе 2,5G?

Мониторинг сетевого трафика на коммутаторе 2,5G может помочь вам отслеживать использование полосы пропускания, обнаруживать потенциальные узкие места и обеспечивать бесперебойную работу сети. Вот подробное описание того, как вы можете эффективно отслеживать сетевой трафик на коммутаторе 2.5G:

1. Убедитесь, что коммутатор поддерживает мониторинг трафика.

Не все коммутаторы имеют встроенные функции мониторинга трафика. Для мониторинга трафика ваш коммутатор 2.5G в идеале должен иметь следующие функции:

--- SNMP (простой протокол управления сетью): Позволяет осуществлять мониторинг и управление сетью.

--- Зеркалирование портов/анализатор коммутируемых портов (SPAN): Эта функция дублирует трафик с одного порта на другой, позволяя отслеживать трафик на определенных портах.

--- Веб-интерфейс или CLI: Многие управляемые и интеллектуальные коммутаторы оснащены удобным веб-интерфейсом или интерфейсом командной строки (CLI) для настройки и мониторинга трафика.

--- Статистика трафика: Некоторые коммутаторы предоставляют счетчики трафика и статистику (например, отправленные/полученные пакеты, ошибки и т. д.) через свой веб-интерфейс или SNMP.

Если ваш коммутатор 2,5G поддерживает эти функции, вы готовы двигаться дальше. Управляемые или интеллектуальные коммутаторы обычно предлагают эти возможности, тогда как базовые неуправляемые коммутаторы их не имеют.

2. Методы мониторинга трафика

а) Использование встроенных инструментов мониторинга коммутатора

Многие управляемые коммутаторы оснащены встроенными инструментами для мониторинга трафика. Вот как вы можете использовать эти функции:

Войдите в веб-интерфейс коммутатора:

1.Введите IP-адрес коммутатора в веб-браузере.

2.Войдите в систему, используя свои учетные данные администратора.

Просмотр статистики трафика:

1.Перейдите в раздел Статистика трафика или Статус.

2.Вы должны увидеть разбивку трафика каждого порта (как входящего, так и исходящего). Сюда могут входить такие показатели, как:

--- Пакеты переданы/получены

--- Ошибки и потерянные пакеты

--- Использование полосы пропускания (Мбит/с/Гбит/с)

3.Определите порты с необычной активностью или высоким уровнем использования, которые могут указывать на проблему.

Конфигурация зеркалирования портов/SPAN:

1. Включите зеркалирование портов для мониторинга определенного трафика на одном порту.

2. Настройте один порт для зеркалирования трафика с другого (исходного порта) и подключите зеркальный порт к устройству мониторинга (например, компьютеру, на котором установлено программное обеспечение для мониторинга).

3. Весь трафик с исходного порта будет отправлен на устройство мониторинга для анализа.

б) Использование SNMP для мониторинга сети

Если ваш коммутатор поддерживает SNMP, вы можете интегрировать его с инструментами мониторинга сети для отслеживания трафика в режиме реального времени. Вот как это настроить:

1. Включите SNMP на коммутаторе:

--- Войдите в веб-интерфейс коммутатора или CLI.

--- Включите SNMP в разделе «Управление» или «Мониторинг».

--- Настройте строки сообщества SNMP (например, общедоступные/частные), которые действуют как пароли для доступа по SNMP.

2. Установите инструменты мониторинга SNMP. К популярным инструментам мониторинга сети на основе SNMP относятся:

--- Сетевой монитор PRTG

--- Заббикс

--- Нагиос

--- СоларВиндс

Эти инструменты позволят вам собирать подробные данные о трафике, такие как использование полосы пропускания, частота ошибок и производительность сети, в режиме реального времени.

3. Добавьте свой коммутатор в инструмент мониторинга:

--- Введите IP-адрес вашего коммутатора и учетные данные SNMP в инструмент мониторинга.

--- Инструмент опрашивает коммутатор и отображает данные о трафике для каждого порта, предоставляя данные об использовании полосы пропускания в реальном времени и исторические отчеты.

в) Использование инструмента анализа сетевого трафика (с зеркалированием портов)

Если ваш коммутатор не имеет расширенных функций мониторинга, вы можете использовать зеркалирование портов в сочетании с инструментом анализа трафика, таким как Wireshark или SolarWinds Network Performance Monitor (NPM).

1.Настройте зеркалирование портов:

--- Зеркально отразите трафик из целевого порта или VLAN (виртуальной локальной сети) на порт мониторинга.

--- Подключите зеркальный порт к устройству с установленным инструментом сетевого анализатора.

2. Установите и настройте инструмент сетевого анализатора:

--- Wireshark: бесплатный инструмент для захвата и анализа сетевых пакетов. Он предоставляет подробную информацию о типе трафика, используемых протоколах, IP-адресах источника/назначения и многом другом.

--- SolarWinds NPM или PRTG: платные решения, предлагающие более полную видимость сети, включая информационные панели, мониторинг в реальном времени, оповещения и долгосрочные отчеты о производительности.

3. Захват и анализ трафика:

--- Начните захват зеркалированного трафика с помощью сетевого анализатора.

--- Вы можете фильтровать трафик по протоколу (например, TCP, UDP, ICMP), IP-адресам или даже конкретным приложениям, чтобы выявить такие проблемы, как использование высокой пропускной способности, замедление работы сети или вредоносная активность.

3. Ключевые показатели для мониторинга

При мониторинге трафика на коммутаторе 2,5G необходимо отслеживать следующие важные показатели:

--- Использование полосы пропускания: Убедитесь, что сеть не перегружена и не используется недостаточно.

--- Потеря пакетов: Высокая потеря пакетов может указывать на неисправное оборудование или проблемы с конфигурацией сети.

--- Задержка: Контролируйте время, необходимое пакетам для перемещения по сети, поскольку высокая задержка влияет на производительность приложений.

--- Частота ошибок: Проверьте наличие чрезмерных ошибок или ошибок CRC (циклической проверки избыточности), которые могут указывать на неисправность порта, кабеля или устройства.

--- Лучшие спикеры: Определите устройства или пользователей, потребляющих большую часть пропускной способности, что может повлиять на производительность сети для других.

4. Передовые методы

а) NetFlow/sFlow:

--- Некоторые коммутаторы 2.5G более высокого класса поддерживают NetFlow или sFlow — технологии, используемые для сбора и анализа данных о потоках сетевого трафика. Если ваш коммутатор поддерживает это:

--- Включите NetFlow или sFlow на коммутаторе.

--- Используйте инструменты мониторинга, такие как анализатор трафика SolarWinds NetFlow (NTA) или Plixer Scrutinizer, для визуализации и анализа моделей трафика.

б) Мониторинг VLAN:

--- Если вы используете VLAN для сегментации трафика, некоторые коммутаторы позволяют осуществлять мониторинг по VLAN. Это помогает отслеживать потоки трафика между конкретными отделами, приложениями или сегментами сети.

Заключение

Мониторинг трафика на коммутаторе 2,5G необходим для управления производительностью сети и обеспечения бесперебойной работы. Для эффективного мониторинга трафика можно использовать встроенные инструменты коммутатора, мониторинг сети на основе SNMP или программное обеспечение анализатора трафика. Отслеживая такие важные показатели, как пропускная способность, потеря пакетов и задержка, вы можете быстро выявлять и устранять любые проблемы в сети до того, как они повлияют на пользователей или приложения.
