Оценка 5-портового PoE-коммутатора с питанием от солнечной энергии: как преобразование входного напряжения 12 В/24 В постоянного тока в выходное напряжение PoE 48 В повышает надежность автономных сетей.

В условиях автономного видеонаблюдения и подключения устройств IoT возникает фундаментальная проблема несоответствия параметров электропитания: солнечные батареи обычно обеспечивают постоянное напряжение 12 В или 24 В, в то время как современные высокопроизводительные камеры и точки доступа требуют питания по Ethernet от 48 до 57 В. Benchu ​​IES7211-5PGE1GE-SOL — специализированный 5-портовый PoE-коммутатор с питанием от солнечной энергии — решает эту проблему благодаря встроенной технологии повышения напряжения. С точки зрения исследований и полевого развертывания, этот неуправляемый гигабитный коммутатор устраняет необходимость во внешних преобразователях постоянного тока или инверторах, значительно снижая количество точек отказа и сохраняя при этом устойчивость промышленного класса при температурах от -40°C до +75°C. Ниже мы проанализируем инженерные принципы его работы и сравним его производительность с традиционными методами развертывания, чтобы помочь в принятии решений по инфраструктуре.

Инженерная задача: объединение низковольтных накопителей и высоковольтных PoE-устройств.

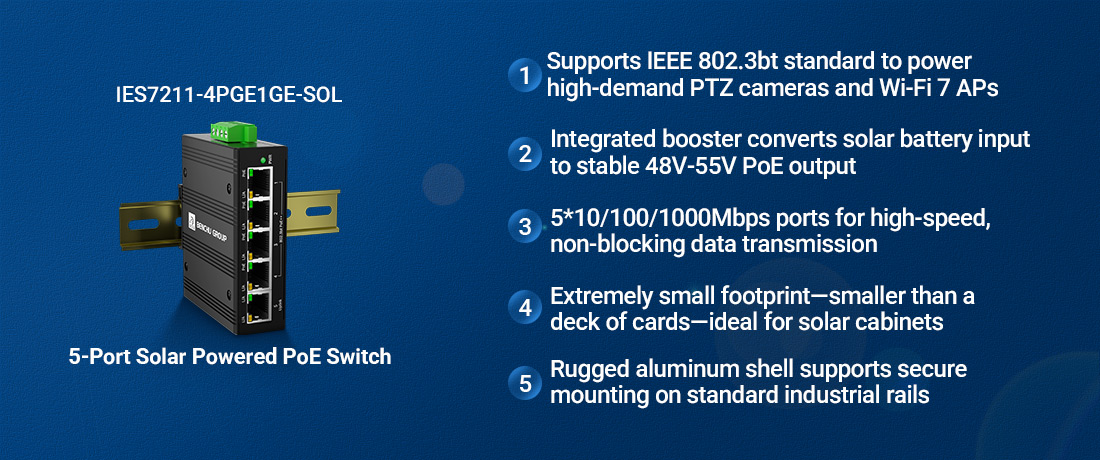

В типичных архитектурах видеонаблюдения с солнечным питанием система использует аккумуляторную батарею глубокого разряда, работающую при номинальном напряжении 12 В или 24 В. Однако стандартные сетевые коммутаторы требуют либо стабильного входного напряжения 48–54 В для вывода PoE, либо отдельных инжекторов в середине линии. IES7211-5PGE1GE-SOL преодолевает это ограничение благодаря встроенному повышающему преобразователю постоянного тока с широким диапазоном входного напряжения. Устройство принимает входное постоянное напряжение в диапазоне от 9 В до 54 В и интеллектуально повышает его до стабилизированного напряжения 48–55 В специально для 4 портов Gigabit PoE++. Такая конструкция особенно эффективна для сценариев преобразования входного постоянного тока 12 В/24 В в выходное напряжение PoE 48 В, поскольку она обходит потери двойного преобразования, связанные с инверторами постоянного тока в переменный. Для исследователей, работающих на удаленных метеорологических станциях или использующих фотоловушки для наблюдения за дикой природой, эта встроенная совместимость гарантирует максимально эффективное использование выделенного солнечной батареей энергетического бюджета, сохраняя заряд батарей в ампер-часах в периоды низкой освещенности.

Устойчивость оборудования и соответствие условиям окружающей среды

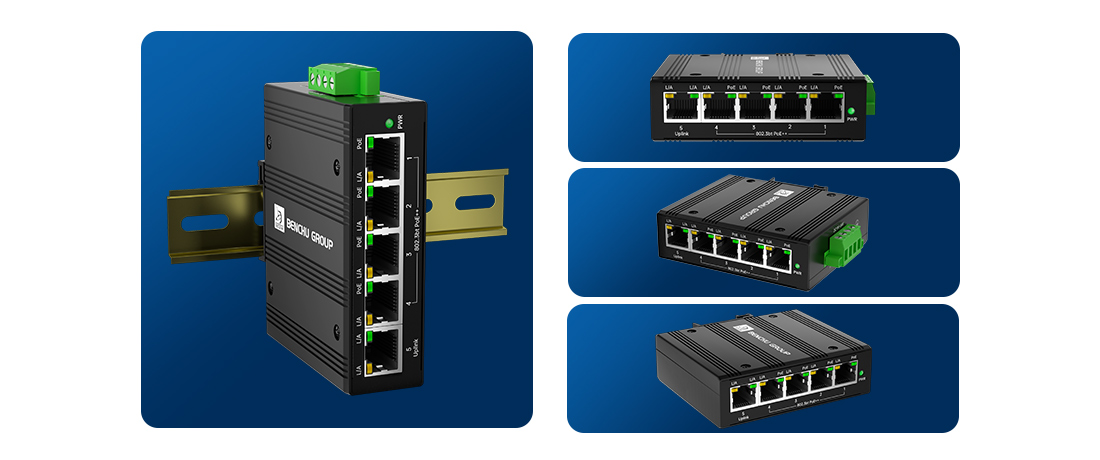

Внедрение в полевых условиях подвергает сетевое оборудование экстремальным нагрузкам, редко встречающимся в серверных помещениях с контролируемым климатом. Этот неуправляемый гигабитный коммутатор для наружного применения, предназначенный для систем видеонаблюдения за солнечными батареями, имеет герметичный алюминиевый корпус без вентилятора и класс защиты IP40. Он использует пассивное рассеивание тепла для работы при температурах окружающей среды от -40°C до +75°C. Помимо термостойкости, устройство обеспечивает защиту от перенапряжения 6 кВ на всех портах — критически важная характеристика для солнечных панелей, установленных на опорах, и длинных наружных кабельных трасс, которые служат антеннами для обнаружения наведенных молниевых разрядов. Наличие выделенного гигабитного канала RJ45 обеспечивает бесперебойную передачу данных для локальных видеорегистраторов или беспроводных каналов связи «точка-точка». Компактный форм-фактор коммутатора для установки на DIN-рейку еще больше упрощает интеграцию в шкаф, позволяя размещать его рядом с контроллерами заряда и автоматическими выключателями батарей, не занимая лишнего места.

Сравнительный анализ: интегрированный повышающий преобразователь против внешнего преобразователя.

Чтобы оценить преимущества этого оптимизированного для солнечной энергии коммутатора, полезно сравнить его с обычным промышленным PoE-коммутатором, используемым в тех же условиях. В таблице ниже показаны различия в работе при питании 48-вольтовой PoE PTZ-камеры от 24-вольтовой солнечной батареи.

Решение проблем, связанных с мощными периферийными устройствами с использованием стандарта 802.3bt (90 Вт)

Распространение точек доступа Wi-Fi 6/7 и PTZ-камер с большим увеличением, оснащенных нагревателями и стеклоочистителями, требует большей мощности, чем традиционные 30 Вт стандарта 802.3at. Коммутатор IES7211-5PGE1GE-SOL соответствует стандарту IEEE 802.3bt (тип 4), обеспечивая подачу до 90 Вт мощности на порт. Эта возможность гарантирует, что даже самые требовательные периферийные устройства могут быть развернуты на удаленных солнечных электростанциях без снижения производительности или отключения встроенных нагревательных элементов — распространенный компромисс при мониторинге в условиях низких температур. Для разработчиков системы важно учитывать взаимосвязь между входным напряжением и общим бюджетом PoE: хотя коммутатор способен обрабатывать нагрузку PoE до 240 Вт, фактическая подаваемая мощность зависит от емкости подключенной батареи и солнечной батареи. Это создает гибкую среду управления питанием, а не жесткий сценарий с фиксированным бюджетом.

Заключение: Руководство по принятию решений в отношении автономной сетевой инфраструктуры

Для системных интеграторов и исследователей, разрабатывающих следующее поколение автономных систем мониторинга окружающей среды или периметровой безопасности, выбор архитектуры электропитания имеет первостепенное значение. Benchu ​​IES7211-5PGE1GE-SOL демонстрирует, что наружный неуправляемый гигабитный коммутатор для солнечного видеонаблюдения не должен быть перепрофилированным внутренним устройством, а должен представлять собой специально разработанный промышленный компонент. Благодаря объединению входного напряжения 12 В/24 В постоянного тока в выходное напряжение PoE 48 В, поддержке PoE++ мощностью 90 Вт и надежной тепловой защите в одном устройстве 5-портовый PoE-коммутатор с питанием от солнечной энергииБлагодаря этому решению снижаются капитальные затраты на вспомогательные преобразователи и минимизируются долгосрочные визиты для технического обслуживания в удаленные места. Для приложений, где критически важна бесперебойная работа и отсутствует электропитание от сети, этот интегрированный подход обеспечивает значительно более надежный и энергоэффективный способ передачи данных и электроэнергии по периметру сети.
