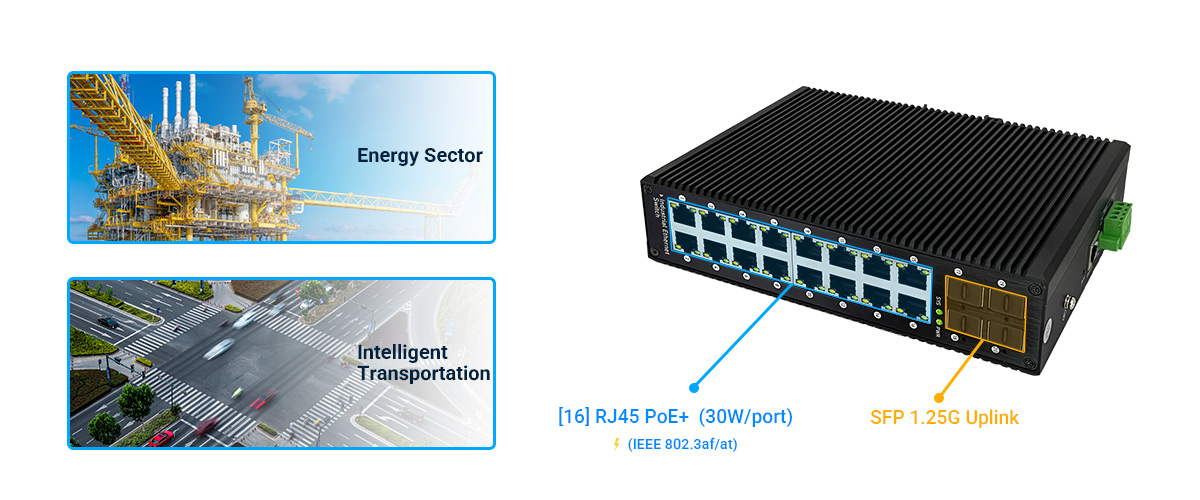

16 портов промышленного управляемого гигабитного коммутатора PoE+ уровня 2, с 4 гигабитными портами SFP Uplink, 16 портов PoE+ при бюджете мощности 240 Вт, крепление на DIN-рейку, IES7511-16PGE4GF-DC

Спецификация

• Технические характеристики :

  IE7511-16PGE4GF-DC

• Медные порты 10M/100M/1G RJ45 :

  16

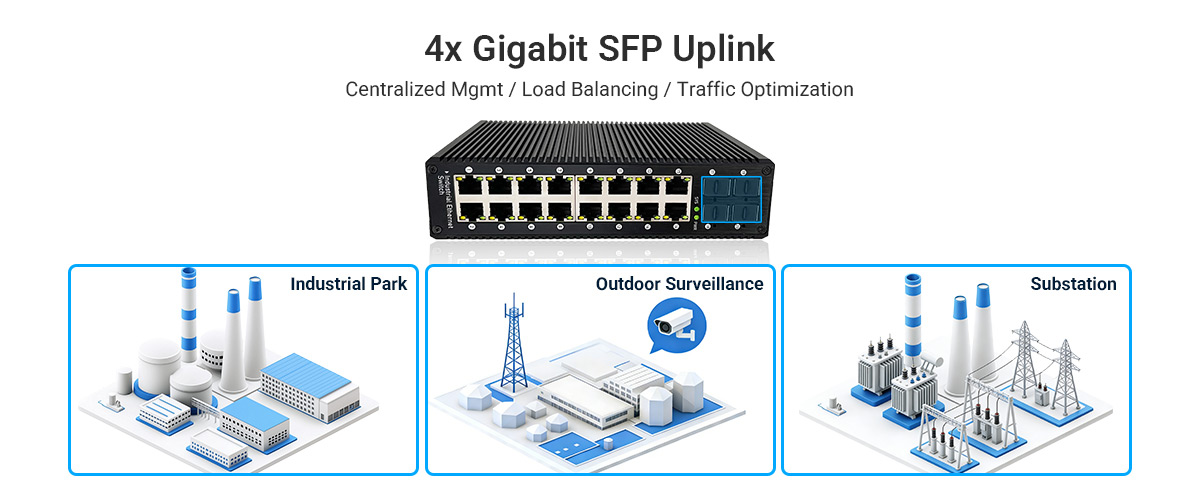

• Порты SFP 1,25G (оптоволоконные) :

  4

• Порты PoE/PoE+ :

  16

• Консольный порт (для конфигурации) :

  Yes

• Кнопка сброса :

  Yes

• Питание через Ethernet :

  *

• Стандарт PoE :

  IEEE 802.3at Power over Ethernet Plus/PSE； Backward compatible with IEEE 802.3af Power over Ethernet

• Тип источника питания PoE :

  End-span: 1/2 (+), 3/6 (-)

• Выходная мощность PoE :

  Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af)； Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)

• Технические характеристики производительности :

  *

• Буферная память пакетов :

  4.2 Mb

• Режимы переадресации :

  Store-and-forward

• Пропускная способность :

  48 Gbps

• Скорость пересылки пакетов :

  29.76Mpps (64 byte packet size)

• Размер базы данных MAC-адресов :

  8K (48-bit MAC ad-dresses)

• Поддержка больших кадров :

  9K

• Среднее время между отказами :

  163,662 hours (MTBF) @ 25°C

• Задержка медного кабеля 100 млн. :

  8.532µs; 8.613µs; 8.712µs

• Задержка медного кабеля 1G :

  3.435µs; 3.541µs; 3.643µs

• Задержка оптоволокна 1G :

  2.993µs; 3.112µs; 3.183µs

• Службы L2 — VLAN :

  *

• Тегирование VLAN IEEE 802.1Q :

  Yes

• Маркировка QinQ VLAN :

  Yes

• VLAN на базе IP :

  Yes

• VLAN на базе MAC :

  Yes

• VLAN на основе протокола :

  Yes

• Голосовая VLAN :

  Yes

• Сопоставление VLAN :

  Yes

• Услуги L2 – доступность :

  *

• Контроль шторма :

  Yes （Broadcast, multicast, unknown unicast）

• IEEE 802.3ad — группы LAG (LACP) :

  Yes

• ИЭЭЭ 802.3x :

  Yes

• Кольцо (ERPS, соответствует G.8032) :

  Yes, Recovery time < 50ms

• Протокол связующего дерева IEEE 802.1D :

  Yes

• Протокол быстрого связующего дерева IEEE 802.1w :

  Yes

• Протокол множественного связующего дерева IEEE 802.1s :

  Yes

• DHCP-реле уровня 2 :

  Yes

• Службы L2 — фильтрация многоадресной рассылки :

  Yes

• Отслеживание IGMP (v1, v2 и v3) :

  Yes

• Поддержка отслеживания MLD (v1 и v2) :

  Yes

• Опросник отслеживания IGMP (v2) :

  Yes

• Отслеживающий запрос MLD (v1) :

  Yes

• Регистрация многоадресной VLAN (MVR) :

  Yes

• Службы L3 — маршрутизация :

  *

• Статическая маршрутизация IPv4 :

  100

• Статическая маршрутизация IPv6 :

  100

• Агрегация ссылок :

  *

• Ручной отставание :

  Yes

• Количество LAG/количество участников в каждой LAG :

  8 LAGs with max 8 members in each LAG

• Службы сетевого мониторинга и обнаружения :

  *

• 802.1ab ЛЛДП :

  Yes

• SNMP :

  v1, v2c, v3

• Группа РМОН 1,2,3,9 :

  Yes

• Сетевая безопасность :

  Yes

• ИЭЭЭ 802.1x :

  Yes

• RADIUS-учет :

  Yes

• Списки контроля доступа (ACL) :

  Yes

• ACL на основе IP (IPv4 и IPv6) :

  L2 / L3 / L4

• ACL на основе MAC :

  Yes

• ACL на основе TCP/UDP :

  Yes

• Управление статическими записями MAC # :

  48

• Безопасность на основе портов с помощью заблокированных MAC-адресов :

  Yes

• Динамическая проверка ARP :

  Yes

• защита от DoS :

  Yes

• Предотвращение DoS-атак :

  Yes

• Защита от сетевых штормов, DoS :

  Yes

• Качество обслуживания (QoS) :

  *

• Ограничение скорости на основе порта :

  Yes ingress and egress

• Качество обслуживания на основе порта :

  Yes

• Поддержка полей IPv6. :

  Yes

• Качество обслуживания ДиффСерв :

  Yes ingress

• Класс обслуживания IEEE 802.1p :

  Yes

• MAC и IP назначения :

  Yes

• IPv4 и v6 DSCP :

  Yes

• на основе TCP/UDP :

  Yes

• Взвешенный круговой турнир (WRR) :

  Yes

• Технология очереди со строгим приоритетом :

  Yes

• Сетевые протоколы IEEE :

  *

• Протоколы :

  • IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX

• Протоколы 2 :

  • IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning T

• Управление, мониторинг и устранение неполадок :

  *

• Управление паролями :

  Yes

• Контроль доступа через RADIUS и TACACS+ :

  Yes

• Управление IPv6 :

  Yes

• SNMP v1/v2c/v3 :

  Yes

• Зеркальное отображение портов :

  Yes ingress and egress

• Зеркальное отображение портов «многие к одному» :

  6

• Утилита для проверки кабеля :

  Yes

• Доступ через Интернет TLS/HTTPS (версия) :

  Yes (v1.2)

• Передача файлов (загрузка, скачивание) :

  TFTP / HTTP

• Загрузка/загрузка HTTP (прошивка) :

  Yes

• Системный журнал (RFC 3164) :

  Yes

• светодиоды :

  Yes

• На порт :

  Speed, Link, Activity; PoE in different mode

• За устройство :

  Power

• Физические характеристики :

  *

• Размеры (ширина * глубина * высота) :

  170 x 135 x 48 mm (6.69 x 5.31 x 1.89 in)

• Масса :

  1.1 kg (2.43 lb)

• Защита корпуса :

  P40 high-strength aluminum case

• Требования к питанию :

  DC 48~56V, redundant power with reverse polarity protection

• Потребляемая мощность :

  240W

• максимальная мощность :

  12W

• Энергопотребление в режиме ожидания :

  9W

• Энергоэффективный Ethernet (EEE) :

  Yes (deactivated by default)

• Вентилятор :

  Fanless

• Экологические характеристики :

  *

• Рабочая Температура :

  -40° to 85°C (-40° to 185°F)

• Рабочая влажность :

  95% maximum relative humidity (RH), non-condensing

• Рабочая высота :

  10,000 ft (3,000 m) maximum

• Температура хранения :

  -40° to 85°C (-40° to 185°F)

• Влажность при хранении (относительная) :

  95% maximum relative humidity, non-condensing

• Высота хранения :

  10,000 ft (3,000 m) maximum

• Исполнительный стандарт и защита :

  *

• Молниезащита :

  *

• МЭК61000-4-3 (РС) :

  10V/m (80~1000MHz)

• FCC, часть 15/CISPR22 (EN55022) :

  Class B

• МЭК 61000-6-2 :

  Common Industrial Standard

• IEC61000-4-9 (импульсное магнитное поле) :

  1000A/m

• IEC61000-4-10 (затухающие колебания) :

  30A/m, 1MHz

• IEC61000-4-12/18 (ударная волна) :

  CM 2.5kV, DM 1kV

• МЭК61000-4-4(ЭФТ) :

  Power cable:±4kV, Data cable: ±2kV

• IEC61000-4-16 (синфазная передача) :

  30V, 300V, 1s

• МЭК61000-4-2 (ЭСР) :

  ±8kV contact discharge, ±15kV air discharge

• IEC61000-4-6 (Радиочастотная передача) :

  10V(150kHz~80MHz)

• МЭК61000-4-8 :

  100A/m, 1000A/m, 1s-3s

• IEC61000-4-5 (перенапряжение): силовой кабель :

  CM±4kV/ DM±2kV, Data cable: ±4kV

• Механические свойства :

  *

• МЭК60068-2-6 :

  Anti Vibration

• МЭК60068-2-32 :

  Free Fall

• МЭК60068-2-27 :

  Anti Shock

• Электромагнитное излучение и иммунитет :

  *

• Сертификаты :

  CE mark, commercial； FCC Part 15 Class A, VCCI Class A； Class A EN 55022 (CISPR 22) Class A； Class A C-Tick； EN 55024； CCC； 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A； ANSI C63.4:2014； IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013

• Безопасность :

  *

• Сертификаты безопасности :

  CB mark, commercial； CSA certified (CSA 22.2 #950)； UL listed (UL 1950)/cUL IEC 950/EN 60950； EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ；(ed.2)+A1:2009+A2:2013； AN/NZS 60950.1:2015； CCC (China Compulsory Certificate)

• Гарантия и поддержка :

  *

• Ограниченная гарантия на оборудование :

  Limited Lifetime*

• Техническая поддержка по телефону и электронной почте* :

  Limited Lifetime*

• Круглосуточная онлайн-чат технической поддержки :

  Limited Lifetime*

• содержимое пакета :

  *

• Все модели :

  Smart Industrial Switch ； Brackets and screws for DIN-Rail mounting, which are already installed in the switch； Rubber protection caps, which are already installed in the SFP sockets Installation guide

• Вид бизнеса :

  Industrial

• Бандридт :

  1G

• Дополнительные фильтры :

  L2+ Managed
