Какие стандарты поддерживают POE Splitters (например, IEEE 802.3AF, 802.3at, 802.3bt)?

Какие стандарты поддерживают POE Splitters (например, IEEE 802.3AF, 802.3at, 802.3bt)?

January 17, 2022

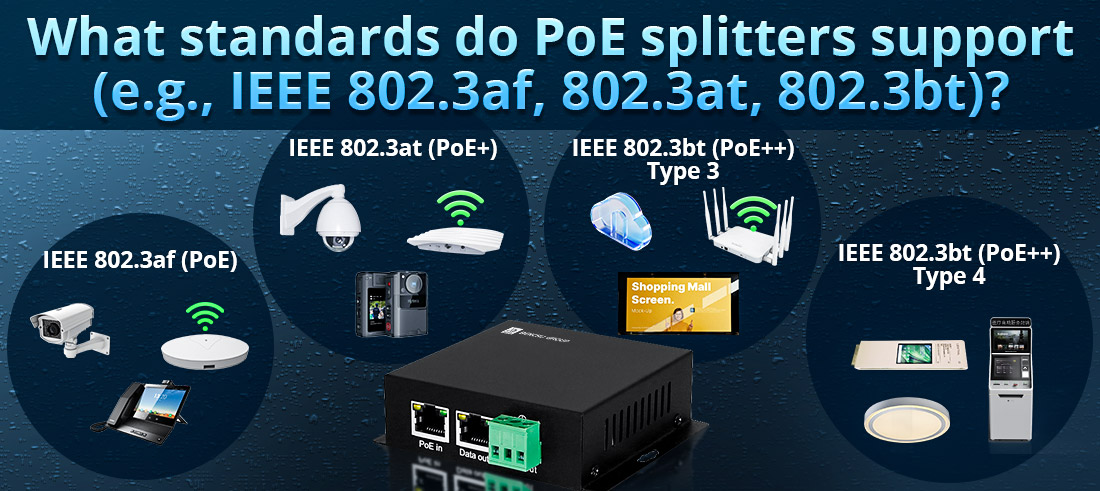

What standards do PoE splitters support (e.g., IEEE 802.3af, 802.3at, 802.3bt)?



POE Splitters поддерживают различные стандарты Ethernet (POE) в зависимости от их требований к энергопотреблению и совместимости с сетевой инфраструктурой. Эти стандарты определяют, какую мощность может получить сплиттер и распространять подключенное непо-устройство.



1. IEEE 802.3AF (POE) - до 15,4W

Обзор:

--- Представлено в 2003 году, IEEE 802.3AF является первым официальным стандартом POE.

--- обеспечивает до 15,4 Вт за порт, хотя после учета потери мощности в кабеле доступно только 12,95 Вт.

--- Использует категорию 5e (cat5e) или более высокие кабели Ethernet.

--- Поддерживает сети 10/100/1000 Мбит/с (Gigabit Ethernet).

POE Splitter Совместимость:

--- преобразует вход POE (48 В) в более низкие напряжения, такие как 5 В, 9 В или 12 В.

Подходит для устройств с низким энергопотреблением, таких как:

--- IP-камеры

--- телефоны VoIP

--- Базовые точки беспроводного доступа (ВПС)

--- IoT-датчики и встроенные системы





2. IEEE 802.3AT (POE+) - до 30 Вт

Обзор:

--- Представлено в 2009 году, это обновленная версия 802.3AF.

--- обеспечивает до 30 Вт на порт, с потерей потери кабеля не менее 25,5 Вт.

--- Использует Cat5e или более высокие кабели Ethernet.

--- Обратно, совместим с 802.3AF, что означает, что переключатели POE+ могут питать как POE (15,4W), так и устройства POE+ (30W).

Совместимость Poe Splitter:

--- Преобразует вход POE+ (48V-57V) в выходы 12 В, 9 В или 5 В постоянного тока.

Подходит для устройств с умеренной мощностью, таких как:

--- IP-камеры высокой четкости (камеры PTZ с двигателями)

--- Двойной беспроводной точки доступа

--- Видео-интермовые системы

--- Некоторые промышленные контроллеры





3. IEEE 802.3bt (Poe ++ / Poe ++ Тип 3 и тип 4) - до 60 Вт / 100 Вт

Обзор:

--- Представлено в 2018 году, это последний и самый мощный стандарт POE.

Две категории:

--- Тип 3: обеспечивает до 60 Вт на порт (51 Вт после потери кабеля).

--- Тип 4: обеспечивает до 100 Вт на порт (71 Вт после потери кабеля).

Использует все четыре скрученные пары в кабеле Ethernet для передачи питания.

Требуется CAT6 или более высокие кабели для оптимальной производительности.

Совместимость Poe Splitter:

--- преобразует вход POE ++ (48V-57 В) в выходы с более высокой капиталом (12 В, 24 В или даже 48 В постоянного тока).

Подходит для мощных устройств, таких как:

--- 4K PTZ-камеры с обогревателями

--- Высокопроизводительные точки доступа Wi-Fi 6

--- Интеллектуальные системы автоматизации освещения и строительства

--- Цифровые дисплеи вывесок

--- мини-ПК и промышленные устройства, требующие большей энергии





Сравнение Стандартов POE для Splatters

POE СтандартГодМаксимальная мощность на портПригодная способностьУстройства, питаемые через сплиттер
IEEE 802.3AF (POE) 200315.4W12,95 ВтIP -камеры, телефоны VoIP, базовые точки доступа, устройства IoT
IEEE 802.3AT (POE+)200930 Вт 25,5 ВтPTZ-камеры, двойная aps, видеопомощи видео
IEEE 802.3BT (POE ++) Тип 3201860 Вт51 ВтМощный Wi-Fi 6 APS, большие светодиодные экраны, промышленные контроллеры
IEEE 802.3BT (POE ++) Тип 4 2018100 Вт71 Вт4K PTZ-камеры с обогревателями, цифровыми вывесками, мощными промышленными устройствами





Выбор правильного разветвителя POE

1. Проверьте требования к мощности вашего непо-устройства (напряжение и мощность).

2. Совместите стандарт POE вашего сплиттера с помощью переключателя POE или инжектора.

3. Обеспечить совместимость с напряжением (большинство вывода сплиттеров 5 В, 9 В, 12 В или 24 В).

4. Используйте высококачественные кабели Ethernet (CAT5E для POE/POE+, CAT6+для POE ++).
