Обзор
IES7521-24PGE8GFC4TF-AC, Слой 3 управляется 24 порта Gigabit Industrial Poe+ Switch,с комбо 8-1,25 г SFP, с 4-10 ГБ SFP+ uplink,24 POE+ PORTS, 500 Вт Бюджет питания
Функции

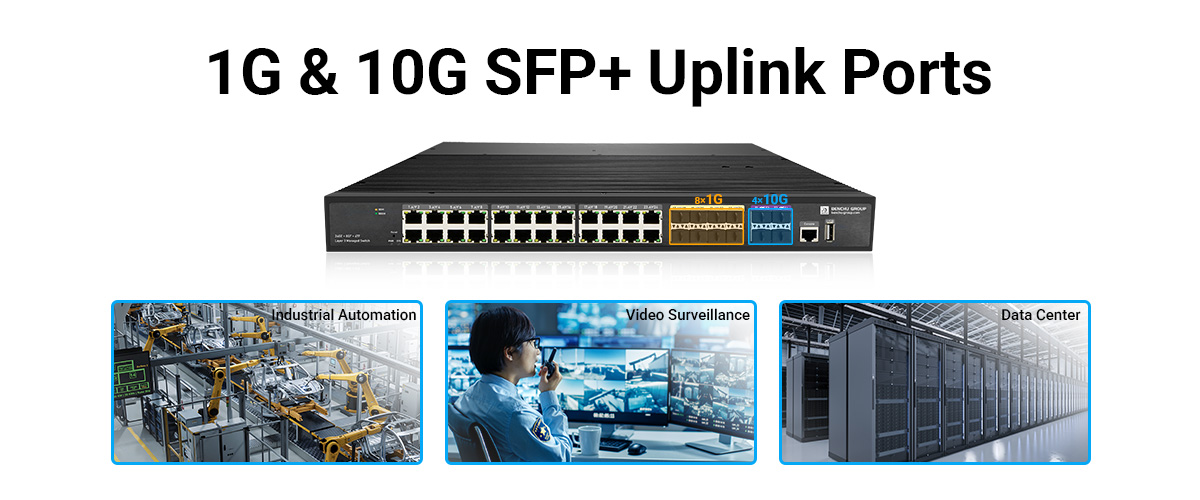

1G SFP и 10G SFP+ порты восходящей линии связи
Благодаря 8 1G SFP и 4 10G SFP+ восходящие линии Links 24 Port Poe Industrial Switch предоставляет универсальные параметры подключения для расширенных сетей. Порты 1G SFP идеально подходят для средних каналов, в то время как 10G SFP+ восходящие линии обеспечивают ультрастрастную передачу данных на большие расстояния. Эта комбинация поддерживает приложения, интенсивную полосу пропускания, обеспечивая бесшовную производительность в промышленной автоматизации, видео наблюдения и обработки данных.
Управление расширенным уровнем 3
Этот 24 Port Poe Industrial Switch предлагает усовершенствованные функции Layer 3, включая VLAN, QoS, IGMP Snooping и агрегацию ссылок, RIP, OSPF, VRRP. Эти функции обеспечивают точное управление трафиком, оптимизировать производительность сети и повысить безопасность. Администраторы могут эффективно настроить и контролировать сеть с помощью удобного веб-интерфейса, CLI или SNMP, обеспечивая максимальную надежность для критически важных приложений.
Промышленный дизайн
Построенный для прочной среды, этот 24 портового промышленного переключателя работает надежно в экстремальных условиях, с широким диапазоном рабочих температур от -40 ° C до 75 ° C. Его дизайн без фанатов обеспечивает тихой операции, а надежный металлический корпус обеспечивает превосходную долговечность. Эти функции делают его подходящим для промышленной автоматизации, развертывания на открытом воздухе и суровых условий, обеспечивая постоянные показатели в требовательных условиях.
Улучшенная сетевая безопасность
IES7521-24PGE8GFC4TF-AC включает в себя расширенные функции безопасности, такие как безопасность портов, DHCP SNOOPING и ACL, чтобы предотвратить несанкционированный доступ и защитить целостность данных. Эти гарантии смягчают киберугрозы и обеспечивают безопасную связь по всей сети. Его комплексный набор безопасности идеально подходит для приложений, требующих высокого уровня защиты данных, таких как финансовые системы или государственные сети.
Высокая полоса и низкая задержка
Интеграция портов восходящей линии связи 10G обеспечивает высокоскоростную передачу данных и снижение задержки, что имеет решающее значение для таких приложений, как трансляция 4K видео, IoT и промышленные системы управления. Его неблокирующая архитектура гарантирует, что все порты работают одновременно на полной емкости, поддерживая рабочие процессы с интенсивными данными и обеспечивая плавную работу в средах с высоким трафиком.
Легкая установка и интеграция
Благодаря возможности PUCH-PLAY POE и гибких параметров SFP восходящей линии связи, переключатель легко развернуть и легко интегрировать в существующие сети. Интуитивно понятный интерфейс управления и интеллектуальные функции сокращают время настройки, позволяя предприятиям сосредоточиться на масштабировании своих операций с минимальными усилиями.
Решения для подключения
Слой 3 24 Port Poe Industrial Удалось Переключение с 8-1G SFP и 4-10G SFP+ Uplink Connection Solution
Слой 3 24 Port Poe Industrial Удалось Переключение с помощью 8-1G SFP и 4-10G SFP+ Ring Swink Connection Connection Connection
Спецификация
Технические характеристики :
IE7521-24PGE8GFC4TF-ACМедные порты 10M/100M/1G RJ45 :
16Комбинированный гигабитный R4J5 и SFP :
8 RJ45/SFP ComboПорты 1G/2,5G/10G SFP+ (оптоволоконные) :
4Порты PoE/PoE+ :
24Консольный порт (для конфигурации) :
YesUSB-порт :
Yes (for firmware and config upload/ download)Кнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2 (+), 3/6 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
12 MbРежимы переадресации :
Store-and-forwardПропускная способность :
256 GbpsСкорость пересылки пакетов :
118MppsРазмер базы данных MAC-адресов :
16KПоддержка больших кадров :
12KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — DHCP :
*DHCP-клиент :
YesОтслеживание DHCP :
YesDHCP-сервер :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100VLAN-маршрутизация :
YesРИП В1/В2 :
YesОСПФ версии 2 :
YesКоличество интерфейсов IP VLAN :
YesПолитика маршрутизации :
YesВРРП :
YesАгрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
28Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.5 kg (12.12 lb)Потребляемая мощность :
500W (when all ports used, line-rate traffic and max PoE)максимальная мощность :
28W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Энергопотребление в режиме ожидания :
22W (all ports link-down standby) (Watts)Энергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-40° to 85°C (-40° to 185°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1G+10GДополнительные фильтры :
L3 Managed
Вопросы и ответы
1. В чем польза от 10 ГБ SFP+ uplink Ports?
Порты 4-10 ГБ SFP+ восходящей линии связи обеспечивают сверхбычную передачу данных, снижение задержки и оптимизацию полосы пропускания. Это имеет решающее значение для сетей высокой плотности, поддерживая требовательные приложения, такие как наблюдение за IP, промышленная автоматизация и беспроводной обратный хол.
2. Как функциональность POE упрощает установки?
С 24 портами POE+ этот коммутатор питает устройства, такие как IP -камеры, точки беспроводного доступа и телефоны VoIP непосредственно через кабели Ethernet, что устраняет необходимость дополнительных источников питания и упрощения настройки сети и обслуживания.
3. Какие усовершенствованные функции делают этот уровень 3 управляемые 24 порта Гигабитный промышленный переключатель POE Предложение для управления сетью?
IES7521-24PGE8GFC4TF-AC поддерживает функции уровня 3, такие как маршрутизация, VLAN, QOS и IP-Multicast для эффективного управления трафиком. Эти расширенные инструменты оптимизируют производительность сети, улучшают безопасность и обеспечивают масштабируемые, надежные сети.
4. Подходит ли это 24 порта Gigabit Industrial Poe+ Switch для суровых промышленных сред?
Да, IES7521-24PGE8GFC4TF-AC предназначен для прочной среды. Он работает при экстремальных температурах и суровых условиях, что делает его идеальным для промышленных, наружных и критически важных применений.
5. Что делает этот уровень 3 управлять 24 портами Gigabit Industrial Poe+ Switch Scelable для будущего роста сети?
С 24 портами POE+, 8 1 ГБ слотами SFP и 4 10 ГБ SFP+ восходящими линиями, этот коммутатор поддерживает ряд вариантов подключения и высокоскоростной передачи данных, что позволяет легко расширить и адаптивность сети к будущим требованиям.
