Обзор
IES7521-24PGE4GC-AC, Layer 2+ Управляемый 24 Port Gigabit Industrial Poe Switch,с 4 Gigabit RJ45/SFP Combo uplink,24 POE+ PORTS@500 Вт Бюджет питания, монтирование стойки
Функции

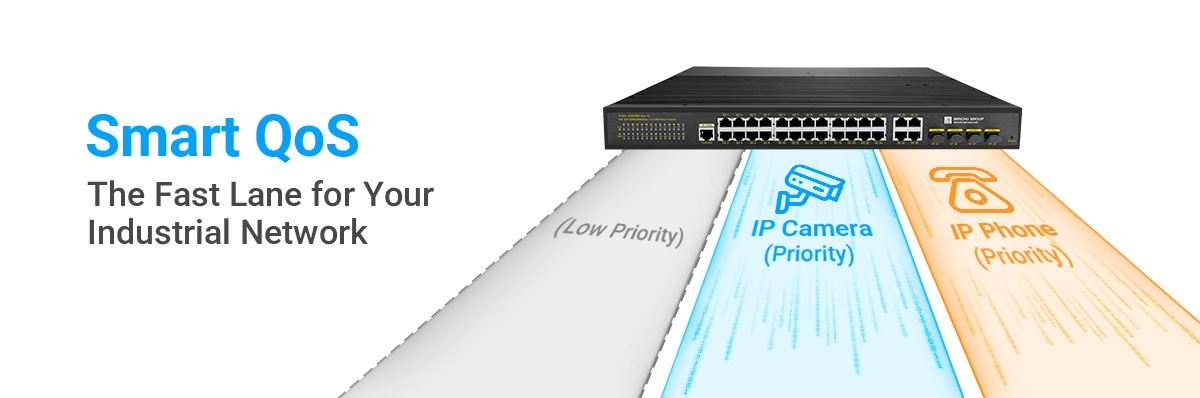

Качество обслуживания (QoS)
Благодаря расширенным функциям QoS, этот 24 портового промышленного переключателя POE приоритет трафику на основе требований применения. ИТ-команды могут настроить политики, чтобы гарантировать, что чувствительные к во времени данные, такие как видеопотоки от IP-камер или VoIP-вызовов, получать приоритет по сравнению с стандартным трафиком. Эта функция обеспечивает плавную работу критических приложений в промышленных настройках, где надежность сети необходима для мониторинга и связи в реальном времени.
POE Power Management
Этот 24 портового промышленного переключателя POE предлагает интеллектуальное управление мощностью POE, позволяющее администраторам эффективно контролировать и выделять электроэнергию по 24 портам POE. Такие функции, как планирование мощности и приоритетное расписание, обеспечивают оптимальное использование ресурсов при защите устройств от перегрузки. Это особенно полезно в установках со смесью мощных и низких мощных устройств, снижая потребление энергии при сохранении надежности.
Агрегация ссылки
Агрегация ссылки повышает производительность сети и избыточность, объединяя несколько физических соединений в единую логическую ссылку. Эта функция увеличивает полосу пропускания и обеспечивает поддержку отказа в случае сбоя ссылки. Идеально подходит для промышленных приложений с высоким спросом, агрегация ссылок обеспечивает стабильное соединение для критических систем, таких как сети наблюдения или центры обработки данных.
Прочный металлический корпус
Этот 24 портового промышленного переключателя POE построен с прочным металлическим корпусом промышленного класса, предлагая превосходную защиту от физических повреждений, вибраций и электромагнитных помех. Его надежный дизайн обеспечивает надежную работу в суровых условиях, таких как фабрики, наружные установки и транспортные системы. Корпус также обеспечивает превосходное рассеяние тепла, что способствует стабильной производительности в непрерывных условиях высокой нагрузки, что делает его идеальным для критических промышленных сетей.

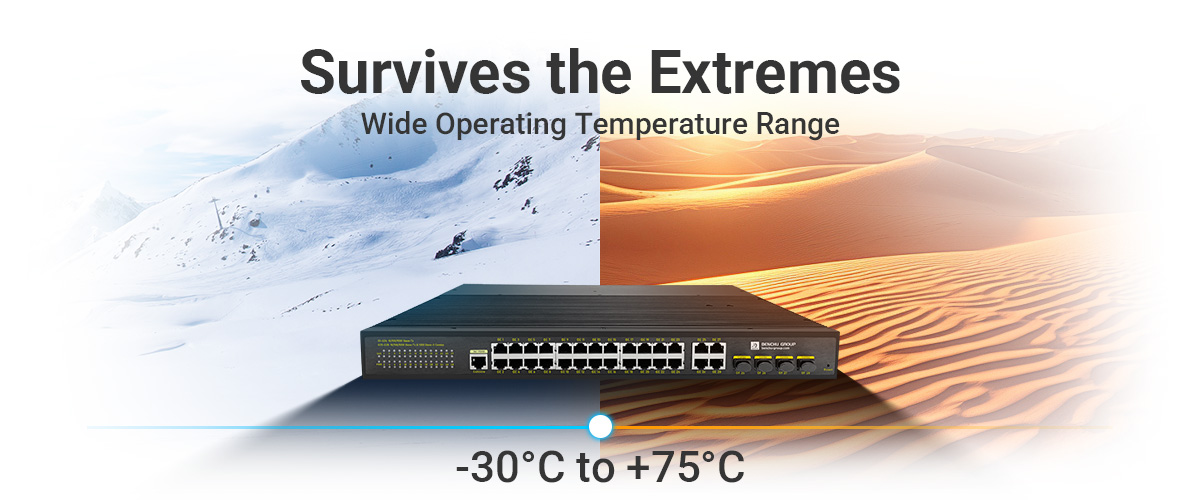

Широкий диапазон рабочей температуры
Предназначен для экстремальных сред, этот 24 портового промышленного переключателя POE поддерживает широкий диапазон рабочих температур, обычно от -30 ° C до +75 ° C. Эта функция обеспечивает стабильную работу в местах с экстремальным теплом, температурой замерзания или внезапными изменениями климата, таких как наружные корпуса, холодные помещения или области пустыни. Это гарантирует надежность сети, даже в сложных промышленных сценариях, где традиционные переключатели могут потерпеть неудачу.

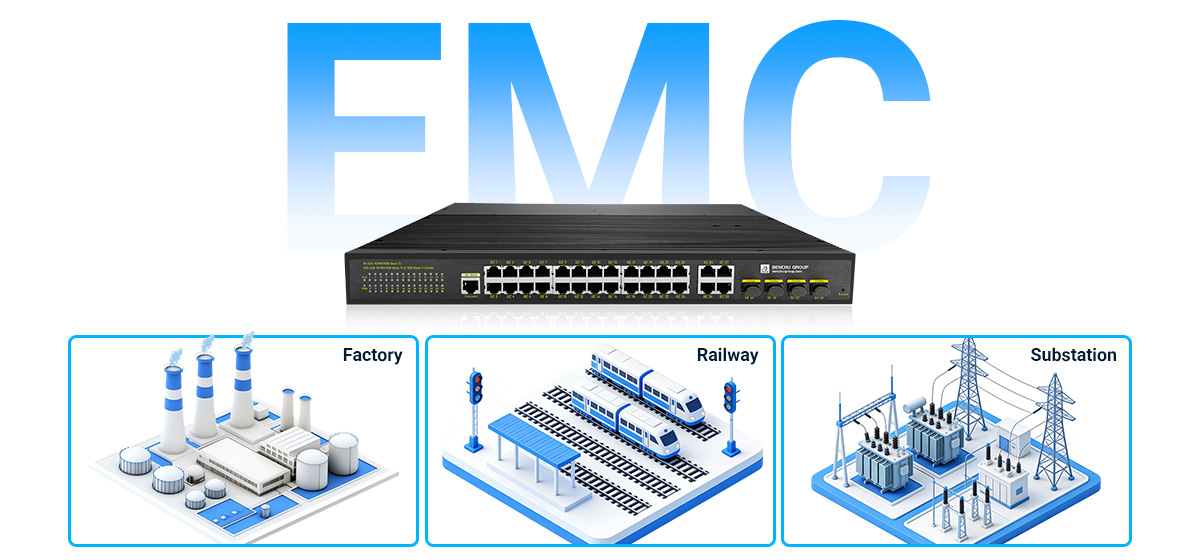

Промышленное соблюдение EMC
Следуя строгим стандартам электромагнитной совместимости (EMC), этот 24 портового промышленного переключателя POE противостоит вмешательство от тяжелого промышленного оборудования, обеспечивая стабильные производительности сети. Эта особенность жизненно важна в средах с высоким электрическим шумом, такими как фабрики и транспортные центры, где электрические скачки или колебания могут нарушить связь. Соблюдение требований EMC защищает как коммутатор, так и подключенные устройства от повреждений или деградации производительности.

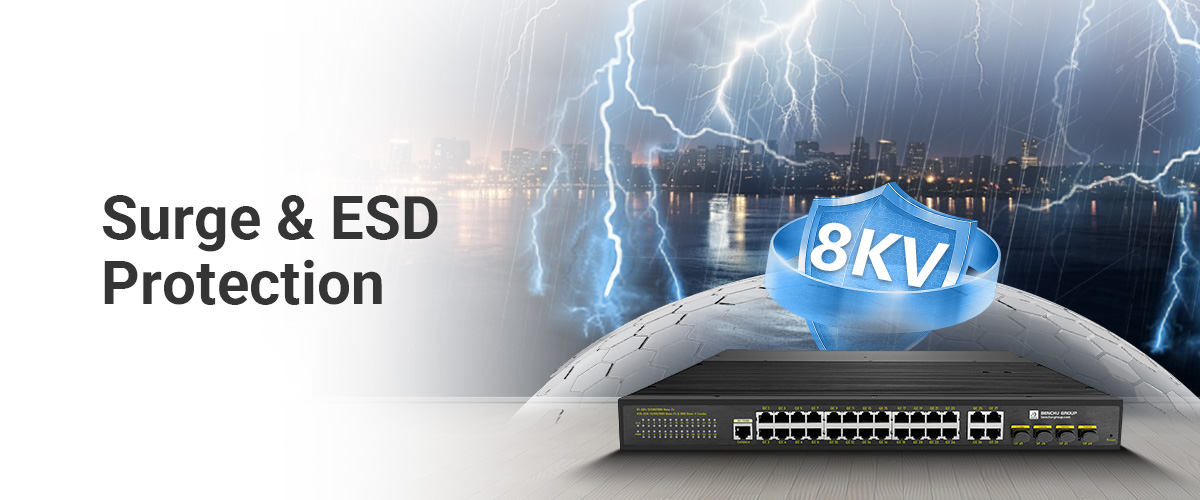

Защита Surge и ESD
Переключатель оснащен расширенной защитой от всплеска и электростатического разряда (ESD 8KV) для защиты от электрических аномалий. Эта функция имеет решающее значение для установок в наружных или промышленных средах, подверженных ударам молнии, мощности или статическому электричеству. Экранируя коммутатор и подключенные устройства, он минимизирует риск отказа оборудования и обеспечивает долгосрочную долговечность и надежность.
Решения для подключения
Управление 24 портовым промышленным POE Layer 2 4 Gigabit SFP SFP Speciality Solution
24 порта промышленности Удалось POE Switch 4 Gigabit SFP Ring Ring Swink Setwork Spence Spence
Спецификация
Технические характеристики :
IE7511-24PGE4GC-DCМедные порты 10M/100M/1G RJ45 :
24Комбинированный гигабитный R4J5 и SFP :
4 ComboПорты PoE/PoE+ :
24 PoE+Консольный порт (для конфигурации) :
YesКнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2 (+), 3/6 (-)Выходная мощность PoE :
Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af); Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
4.2 MbРежимы переадресации :
Store-and-forwardПропускная способность :
64 GbpsСкорость пересылки пакетов :
47.62Mpps (64 byte packet size)Размер базы данных MAC-адресов :
8K (48-bit MAC ad-dresses)Поддержка больших кадров :
9KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100Агрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
28Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.5 kg (12.12 lb)Защита корпуса :
P40 high-strength aluminum caseТребования к питанию :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionПотребляемая мощность :
500W (when all ports used, line-rate traffic and max PoE)максимальная мощность :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Энергопотребление в режиме ожидания :
17W (all ports link-down standby) (Watts)Энергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-30° to 75°C (-22° to 167°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1GДополнительные фильтры :
L2+ Managed
Вопросы и ответы
1. Какие типы устройств могут мощности IES7521-24PGE4GC-AC?
IES7521-24PGE4GC-AC могут питать устройства с поддержкой POE, такие как IP-камеры, точки беспроводного доступа и телефоны VoIP. Каждый порт поддерживает до 30 Вт мощности, обеспечивая эффективные данные и доставку питания в течение одного кабеля Ethernet.
2. Каковы преимущества 4 портов комбо RJ45/SFP?
Порты 4 RJ45/SFP UPLINK предлагают гибкость в дизайне сети. Они поддерживают подключения как медных (RJ45), так и волокна (SFP), что позволяет подключаться к дальним расстояниям и приложения с высокой пропускной способностью, что делает его идеальным для разнообразных сетевых инфраструктур.
3. Как Управление уровня 2+ улучшить производительность сети?
Функции уровня 2+, такие как поддержка VLAN, QoS (качество обслуживания) и IGMP Snooping, обеспечивают эффективное управление трафиком, сегментацию сети и оптимизированный многоадресный трафик, что приводит к повышению безопасности, производительности и надежности для вашей сети.
4. Можно ли использовать IES7521-24PGE4GC-AC в наружной или суровой среде?
Да, IES7521-24PGE4GC-AC создан для выдержания суровых промышленных условий. Он действует надежно при экстремальных температурах и бурной среде, что делает его идеальным для автоматизации заводов, наблюдения на открытом воздухе и инфраструктуры Smart City.
5. Что такое бюджет питания, и как он приносит пользу переключателю?
Переключатель имеет бюджет мощности на 500 Вт, который позволяет ему одновременно питать несколько устройств POE. Это обеспечивает стабильную и эффективную работу, снижая необходимость в дополнительных источниках питания и упрощение развертывания в промышленных сетях.
