Обзор
IES7521-16PGE4GC-4BT-AC, 16-портовый гигабитный управляемый промышленный коммутатор PoE++ с 4 Гигабитный комбинированный восходящий порт RJ45/SFP,4 порта PoE++ (90 Вт) и 12 портов PoE+ (30 Вт), бюджет мощности 500 Вт
Функции

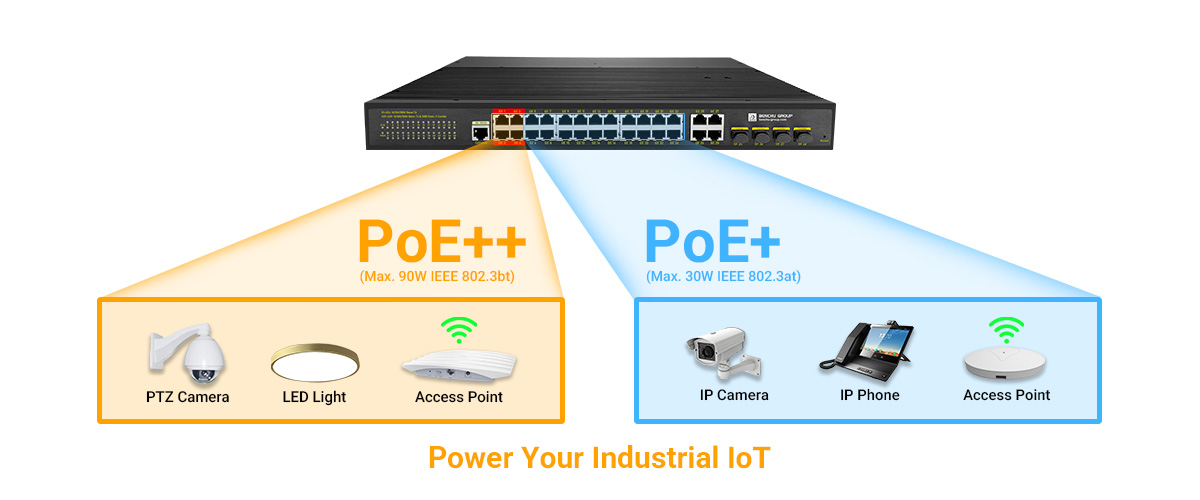

24-портовый гигабитный управляемый коммутатор PoE++
Коммутатор IES7521-24PGE4GC-4BT-AC оснащен 24 высокопроизводительными портами Gigabit Ethernet, включая 4 порта PoE++ (90 Вт) и 20 портов PoE+ (30 Вт). Это обеспечивает надежное питание и передачу данных для различных промышленных устройств, таких как камеры, беспроводные точки доступа и системы Интернета вещей. Благодаря функциям управления коммутатор обеспечивает полный контроль над сетевым трафиком, предлагая расширенные функции, такие как VLAN и QoS, для оптимизации промышленных приложений.
Расширенный бюджет мощности PoE++ (500 Вт)
Благодаря бюджету мощности 500 Вт коммутатор поддерживает энергоёмкие приложения, обеспечивая стабильную производительность всех подключенных устройств. Он может одновременно питать до 24 устройств PoE, включая энергоёмкие устройства PoE++, что делает его подходящим для систем видеонаблюдения, развертывания Интернета вещей и проектов интеллектуальной инфраструктуры. Это высокопроизводительное решение для электропитания упрощает установку и обеспечивает эффективность эксплуатации.
Промышленная долговечность (от -30°C до 75°C)
Этот 24-портовый гигабитный управляемый промышленный коммутатор PoE++, разработанный для промышленного применения, эффективно работает в экстремальных температурах от -30°C до 75°C. Прочная конструкция обеспечивает надежность в сложных условиях, таких как наружное размещение, производственные предприятия и энергетические объекты. Прочная конструкция защищает от воздействия окружающей среды, что делает его надежным выбором для критически важных промышленных объектов.
4 гигабитных комбинированных порта восходящей связи RJ45/SFP
Четыре комбинированных порта восходящих соединений обеспечивают гибкие возможности подключения с гигабитной скоростью, поддерживая как медные, так и оптоволоконные сети. Эта гибкость обеспечивает бесшовную интеграцию с существующей инфраструктурой и позволяет передавать данные на большие расстояния. Высокоскоростные восходящие соединения повышают масштабируемость сети, делая коммутатор идеальным решением для крупных промышленных и корпоративных приложений.
Защита от электростатического разряда в промышленных условиях (8 кВ)
Благодаря усовершенствованной защите от электростатического разряда (ESD) до 8 кВ этот промышленный коммутатор PoE++ обеспечивает долговечность и защиту от внезапных скачков напряжения и статического разряда. Эта функция повышает надежность в условиях, подверженных электрическим помехам, сокращая время простоя и продлевая срок службы устройства. Он обеспечивает надежное экранирование, необходимое для поддержания стабильности критически важных процессов.
Комплексные функции управления L2+
Благодаря функциям управления уровня 2, коммутатор IES7521-24PGE4GC-4BT-AC обеспечивает расширенные возможности управления сетью, включая статическую маршрутизацию, VLAN, QoS, IGMP Snooping и агрегацию каналов. Эти функции позволяют точно контролировать поток данных, назначать приоритеты критически важным приложениям и эффективно использовать полосу пропускания. Идеально подходит для сложных промышленных сетей, обеспечивая оптимальную производительность и гибкость благодаря функциям управления уровня 2.
Высокая безопасность и надежность сети
IES7521-24PGE4GC-4BT-AC поддерживает расширенные протоколы безопасности, такие как аутентификация портов, списки контроля доступа (ACL) и SSH, для защиты от несанкционированного доступа и киберугроз. Эти меры обеспечивают безопасность сетевых сред, даже в критически важных приложениях, таких как интеллектуальные сети или системы видеонаблюдения. Надежность и продуманное управление делают его незаменимым инструментом для безопасного развертывания промышленных сетей.
Решения для подключения
24-портовый гигабитный управляемый промышленный коммутатор PoE++ с решением для подключения 4 гигабитных портов RJ45/SFP Uplink
24-портовый гигабитный управляемый промышленный коммутатор PoE++ с 4-гигабитным портом RJ45/SFP Uplink, решение для подключения к кольцевой сети
Спецификация
Технические характеристики :
IE7521-24PGE4GC-4BT-ACМедные порты 10M/100M/1G RJ45 :
24Комбинированный гигабитный R4J5 и SFP :
4Порты PoE/PoE+ :
20 (up to 30W per port)Порты PoE/PoE+/PoE++/UPoE+ :
4 (up to 90W per port)Консольный порт (для конфигурации) :
YesКнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3bt Power over Ethernet Plus Plus /PSE;Backward compatible IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2/4/5 (+), 3/6/7/8 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3at)Бюджет мощности PoE :
470W (For PoE out)Технические характеристики производительности :
*Буферная память пакетов :
8.2 MbРежимы переадресации :
Store-and-forwardПропускная способность :
256 GbpsСкорость пересылки пакетов :
47.62Mpps (64 byte packet size)Размер базы данных MAC-адресов :
8K (48-bit MAC ad-dresses)Поддержка больших кадров :
9KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — DHCP :
*Службы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100Агрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
28Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.5 kg (12.12 lb)Защита корпуса :
P40 high-strength aluminum caseТребования к питанию :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionПотребляемая мощность :
500W (when all ports used, line-rate traffic and max PoE)максимальная мощность :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Энергопотребление в режиме ожидания :
12W (all ports link-down standby) (Watts)Энергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-40° to 85°C (-40° to 185°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1GДополнительные фильтры :
L2+ Managed
Вопросы и ответы
Какие устройства могут питаться через порты PoE++ и PoE+?
4 порта PoE++ (90 Вт) позволяют питать энергоемкие устройства, такие как PTZ-камеры и беспроводные точки доступа, а 12 портов PoE+ (30 Вт) идеально подходят для IP-камер, VoIP-телефонов и устройств Интернета вещей.
Каков диапазон рабочих температур этого 16-портового гигабитный управляемый промышленный коммутатор PoE++?
IES7521-16PGE4GC-4BT-AC работает в экстремальных температурах от -30°C до 75°C, что делает его пригодным для использования в суровых промышленных условиях.
Какие возможности восходящего канала связи доступны на этом 16-портовом гигабитном управляемом промышленном коммутаторе PoE++?
Коммутатор оснащен четырьмя комбинированными портами восходящей связи Gigabit RJ45/SFP, что обеспечивает гибкие возможности для высокоскоростных восходящих соединений или оптоволоконных соединений на большие расстояния.
Каким образом IES7521-16PGE4GC-4BT-AC повышает безопасность сети?
Он поддерживает расширенные функции, такие как VLAN, списки управления доступом (ACL) и аутентификацию 802.1X для защиты данных и ограничения несанкционированного доступа.
Может ли этот 16-портовый гигабитный управляемый промышленный коммутатор PoE++ обеспечить резервирование питания?
Да, он поддерживает два входа питания, обеспечивая бесперебойную работу даже в случае отключения электроэнергии.
