Обзор
IES7521-16PGE4TF-AC, Слой 3 управляется 16 портов Gigabit Industrial Poe+ Switch,с 4-10 ГБ SFP+ uplink,16 портов POE+, бюджет электроэнергии 300 Вт
Функции
РАСПРАВЛЕНИЕ СЛОВА 3
Этот 16 портового промышленного переключателя POE поддерживает расширенные протоколы маршрутизации уровня 3, включая статическую маршрутизацию, OSPF и RIP, обеспечивая эффективную взаимосвязь между VLAN. Это обеспечивает плавный поток данных между различными сегментами сети, что делает его идеальным для крупномасштабных промышленных сетей со сложными архитектурами. Возможности уровня 3 уменьшают нагрузку на основные маршрутизаторы, повышая общую производительность сети и масштабируемость в требовательных средах, таких как фабрики или транспортные центры.

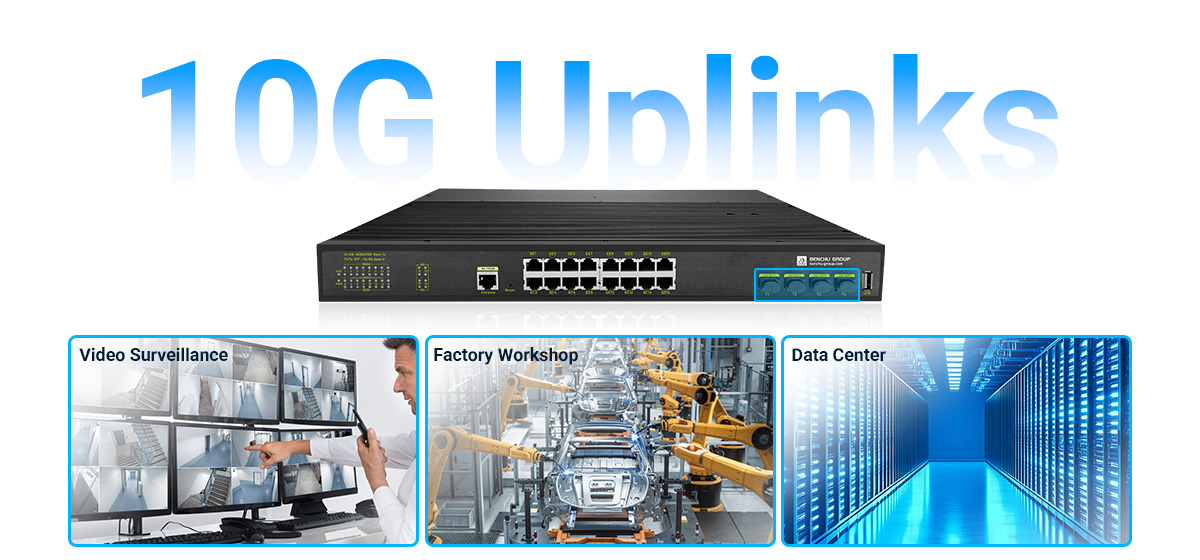

Высокоскоростной 10G SFP+ восходящие линии линии листа
Оснащенный 4 10G SFP+ восходящими портами, IES7521-16PGE4TF-AC предлагает ультрастрастную передачу данных для подключения к основным сетям, серверам или центрам обработки данных. Эти восходящие линии обеспечивают связь с высокой пропускной способностью, поддерживая приложения для данных в реальном времени, такие как HD-наблюдение и промышленные системы IoT. Гибкость оптоволоконных соединений также обеспечивает связь на расстоянии, делая переключатель адаптируемым к различным сценариям развертывания.
Усовершенствованное управление POE
IES7521-16PGE4TF-AC соответствует IEEE 802.3AF/по стандартам, обеспечивая до 30 Вт за порт POE и включает в себя интеллектуальную систему распределения мощности. Администраторы могут отслеживать использование питания, расписание доставки и расставлять приоритеты на критические устройства. Это обеспечивает стабильную и эффективную работу для подключенных устройств, таких как камеры PTZ, точки беспроводного доступа и промышленные датчики, снижение энергетических отходов и повышение надежности.

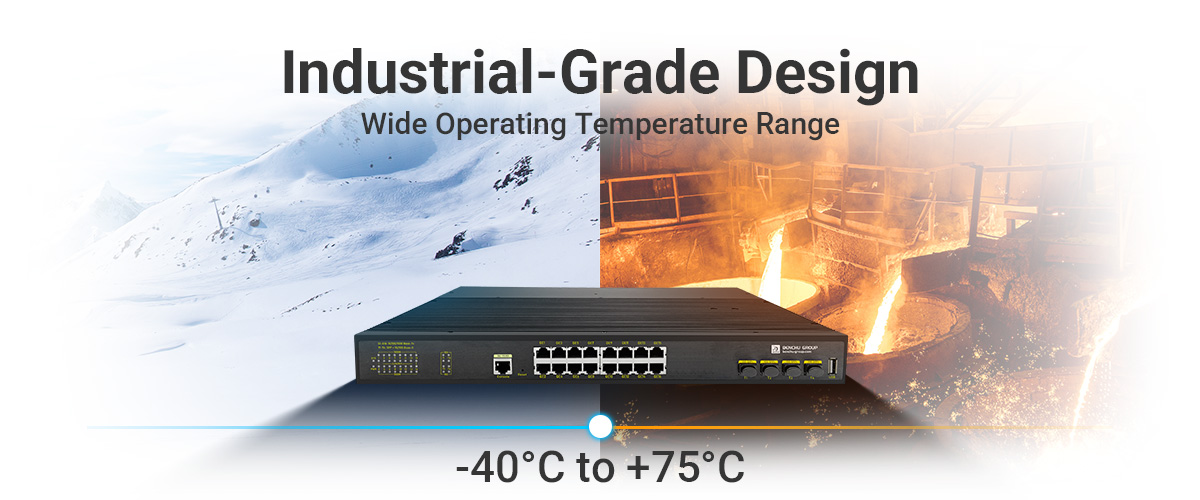

Промышленный дизайн
Построенный для суровых сред, IES7521-16PGE4TF-AC имеет широкий диапазон рабочих температур (от -40 ° C до +75 ° C), прочный металлический корпус и защиту от вибрации и электромагнитных помех. Эти атрибуты обеспечивают долговечность и постоянную производительность в экстремальных условиях, что делает их подходящими для использования на производственных предприятиях, развертываниях на открытом воздухе и тяжелых промышленных площадках.
Улучшенная сетевая безопасность
Этот 16 портового промышленного переключателя POE интегрирует расширенные функции безопасности, такие как списки управления доступом (ACLS), аутентификация 802.1x и зашифрованные интерфейсы управления. Эти меры защиты защищают сеть от несанкционированного доступа, нарушений данных и киберугрозов. Такие надежные меры безопасности имеют решающее значение в промышленных приложениях, где конфиденциальные данные и целостность системы находятся под угрозой.

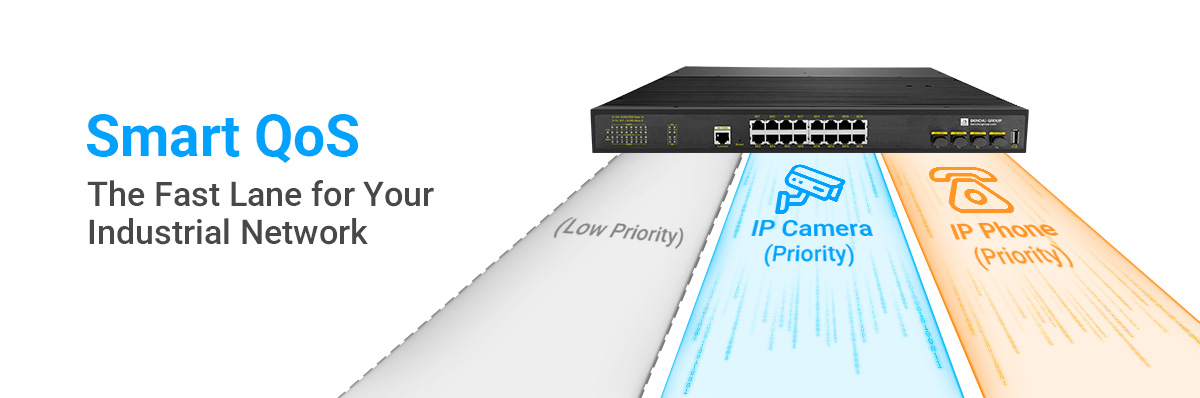

QoS и приоритет трафика
С возможностями качества обслуживания (QOS) промышленный переключатель POE распределяет критические потоки данных для чувствительных к задержке приложений, таких как VoIP, видео наблюдения или системы управления в реальном времени. Трафик может управляться на основе IP, VLAN или типа приложения, обеспечивая непрерывную производительность для основных операций в промышленных сетях, где время простоя может быть дорогостоящим.
Централизованное управление сетью
Этот 16 портового промышленного переключателя POE предоставляет гибкие варианты управления, включая веб-графический интерфейс, CLI и SNMP. Усовершенствованные инструменты мониторинга включают отслеживание состояния в реальном времени, обнаружение неисправностей и анализ производительности. Эти функции упрощают управление крупномасштабными сетями, позволяя администраторам оптимизировать конфигурации и обеспечить надежную работу в сложных промышленных настройках.
Решения для подключения
Слой 3 Удалось 16 Port Gigabit Industrial Switch с 4-10G SFP+ Решение подключения к линии линии связи
Слой 3 Удалось 16 Port Gigabit Poe Industrial Switch Switch Connect
Спецификация
Технические характеристики :
IE7521-16PGE4TF-ACМедные порты 10M/100M/1G RJ45 :
16Порты 1G/2,5G/10G SFP+ (оптоволоконные) :
4Порты PoE/PoE+ :
16Консольный порт (для конфигурации) :
YesUSB-порт :
Yes (for firmware and config upload/ download)Питание через Ethernet :
*Стандарт PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2 (+), 3/6 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
12 MbРежимы переадресации :
Store-and-forwardПропускная способность :
128 GbpsСкорость пересылки пакетов :
85.34MppsРазмер базы данных MAC-адресов :
16KПоддержка больших кадров :
12KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — DHCP :
*DHCP-клиент :
YesОтслеживание DHCP :
YesDHCP-сервер :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100VLAN-маршрутизация :
YesРИП В1/В2 :
YesОСПФ версии 2 :
YesКоличество интерфейсов IP VLAN :
YesПолитика маршрутизации :
YesВРРП :
YesАгрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
20Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.2 kg (11.46 lb)Требования к питанию :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionПотребляемая мощность :
300Wмаксимальная мощность :
24WЭнергопотребление в режиме ожидания :
18WЭнергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-30° to 75°C (-22° to 167°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1G+10GДополнительные фильтры :
L3 Managed
Вопросы и ответы
1. Как функциональность POE+ приносит пользу моей установке?
Переключатель предоставляет 16 портов POE+, которые обеспечивают мощность и данные по одному кабелю Ethernet, упрощая установку устройств, таких как IP -камеры, точки беспроводного доступа и VOIP -телефоны, одновременно снижая необходимость в отдельных источниках питания.
2. Каковы преимущества 10G SFP+ восходящих листовки?
Порты 4 10G SFP+ восходящей линии связи обеспечивают ультрастрастную передачу данных, снижение задержки и увеличение полосы пропускания, идеально подходящие для подключения к основным сетям или серверам высокой способности в условиях интенсивных данных, таких как наблюдение и промышленная автоматизация.
3. Может ли этот 16-порт Промышленный переключатель По обрабатывать промышленную среду?
Да, IES7521-16PGE4TF-AC разработан с прочной конструкцией для выдержания резких условий, включая экстремальные температуры, пыль и вибрацию, что делает его подходящим для промышленной автоматизации, инфраструктуры Smart City и наружных установок.
4. Как этот 16-портный промышленный POE Switch оптимизирует производительность сети?
С такими функциями уровня 2, как VLAN, QoS и IGMP Snooping, этот переключатель эффективно управляет сетевым трафиком, распределяет критические данные и повышает безопасность, обеспечивая стабильную и оптимизированную производительность для приложений с интенсивным полосой.
5. Что такое бюджет мощности для устройств POE+?
Этот переключатель имеет бюджет мощности на 300 Вт, обеспечивающий одновременное включение до 16 устройств POE+, таких как IP -камеры и точки беспроводного доступа, без необходимости дополнительных источников питания, уменьшая сложность инфраструктуры.
