Обзор
IES7521-16PGE4GC-AC, Layer 2+ Управляемый 16 портов промышленный переключатель POE,с 4 Gigabit RJ45/SFP Combo uplink,16 Poe+ Ports@300W Power Budget, монтирование стойки
Функции
Быстрое восстановление отказа от переключения передач
Это управляло 16 портовых промышленных POE Switch Support ERPS обеспечивает минимальное время простоя сетевой сети с временем восстановления отказа от 50 мс. В случае сбоя ссылки топология кольца быстро перенаправляет трафик, поддерживая непрерывную связь. Эта функция необходима для промышленных сетей, обеспечивая высокую доступность для критических приложений, таких как наблюдение, автоматизация и системы управления. Эта масштабируемость обеспечивает расширение сети в будущем.
POE Power Planging
С помощью POE Power Management IES7521-16PGE4GC-AC позволяет администраторам назначать доставку питания в определенные порты. Эта функция повышает энергоэффективность за счет включения устройств внизу в нерабочее время. Для промышленных установок он позволяет контролировать подключенные устройства, такие как датчики и камеры, продлевая их срок службы и снижая потребление энергии без компромисса функциональности.
Агрегация ссылки
Агрегация ссылок объединяет несколько физических соединений в одну логическую ссылку, увеличивая пропускную способность и обеспечивая избыточность в случае сбоя ссылки. Эта функция повышает надежность и масштабируемость сети, обеспечивая стабильную работу для промышленных систем, которые требуют высокоскоростной связи между устройствами и подключениями к восходящей линии связи.
Централизованный интерфейс управления
Переключатель предлагает удобный интерфейс управления, доступный через веб-графический интерфейс, CLI или SNMP. Администраторы могут отслеживать производительность сети, настраивать настройки и устранение проблем с устранением неполадок удаленно. Это централизованное управление упрощает сетевое администрирование в промышленных средах, где эффективность и время безотказной работы имеют решающее значение для операций.

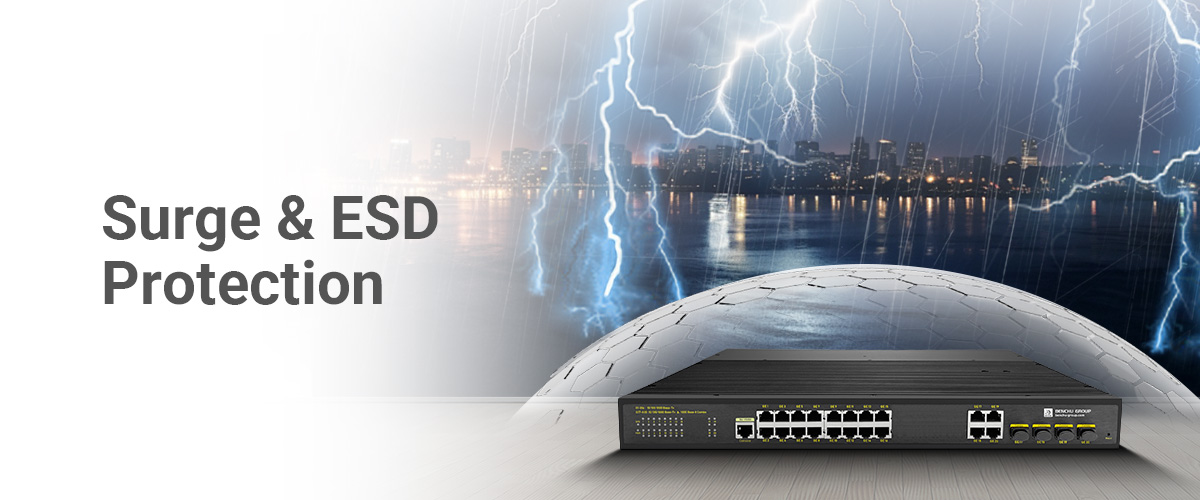

Защита Surge и ESD
Этот 16 портового промышленного переключателя POE включает в себя расширенную защиту от электрических скачков и электростатического разряда (ESD). Эта гарантия как коммутатора, так и подключенных устройств от аномалий питания, снижая риск сбоя аппаратного обеспечения. Это особенно полезно в наружных или промышленных инсталляциях, подверженных колебаниям питания или ударам молнии.

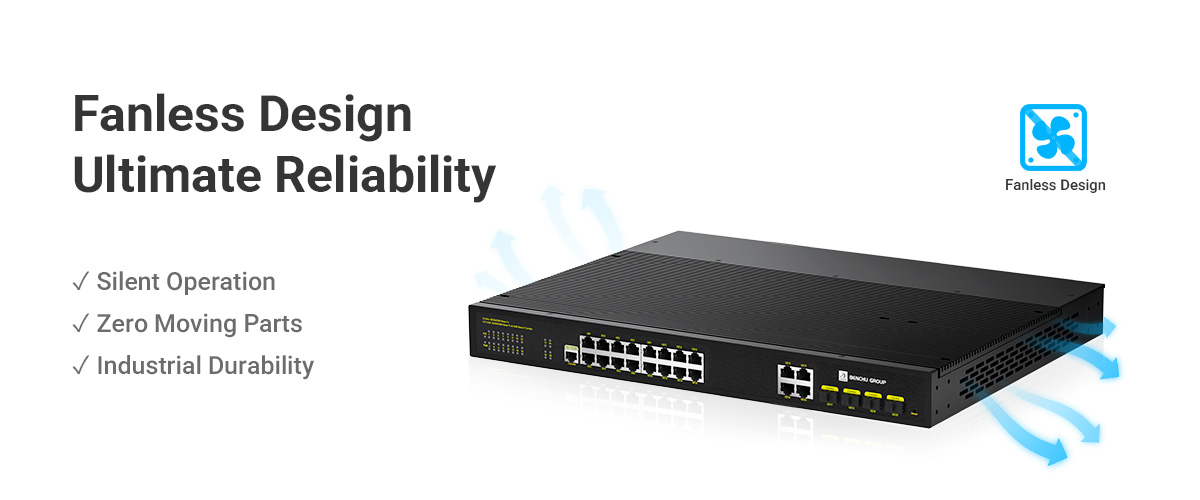

Дизайн без вентилятора с рассеянием тепла
Дизайн без вентилятора обеспечивает бесшумную работу и снижает потребности в техническом обслуживании, так как нет движущихся частей для сбоя. Его расширенная технология рассеяния тепла позволяет эффективно работать в высокотемпературных средах, что делает ее надежной для промышленных применений, где постоянное время безотказной работы имеет решающее значение.
Промышленное соблюдение EMC
Следуя строгим стандартам электромагнитной совместимости (EMC), этот коммутатор 16 портов промышленного POE выполняется надежно в среде с тяжелым электрическим шумом, такими как фабрики или транспортные центры. Соответствие EMC обеспечивает непрерывную связь между устройствами, даже в областях с мощным механизмом или колебаниями источника питания.
Решения для подключения
Управление 16 -й промышленной POE Layer 2 4 Gigabit SFP SFP Speciality Solution
Управление 16 -й промышленной POE Layer 2 4 Gigabit SFP Ring Ring Swink Setwork Spence Spence
Спецификация
Технические характеристики :
IE7511-16PGE4GC-DCМедные порты 10M/100M/1G RJ45 :
16Комбинированный гигабитный R4J5 и SFP :
4 ComboПорты PoE/PoE+ :
16 PoE+Консольный порт (для конфигурации) :
YesКнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2 (+), 3/6 (-)Выходная мощность PoE :
Per port 48V DC, 320mA. max. 15.4 watts (IEEE 802.3af); Per port 48V DC, 625mA. max. 30 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
4.2 MbРежимы переадресации :
Store-and-forwardПропускная способность :
64 GbpsСкорость пересылки пакетов :
35.72Mpps (64 byte packet size)Размер базы данных MAC-адресов :
8K (48-bit MAC ad-dresses)Поддержка больших кадров :
9KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100Агрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
YesУтилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.2 kg (11.46 lb)Требования к питанию :
AC 100~260V 50/60Hz (Dual power input)Потребляемая мощность :
300W (when all ports used, line-rate traffic and max PoE)максимальная мощность :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Энергопотребление в режиме ожидания :
17W (all ports link-down standby) (Watts)Энергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-30° to 75°C (-22° to 167°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1GДополнительные фильтры :
L2+ Managed
Вопросы и ответы
1. Какие устройства может мощности IES7521-16PGE4GC-AC через свои порты POE+?
Переключатель может питать устройства с поддержкой POE, такие как IP-камеры, телефоны VoIP и точки беспроводного доступа, обеспечивая до 30 Вт на порт, через один кабель Ethernet, упрощение установки и уменьшение беспорядка кабеля.
2. Как Combo Uplink Combo RJ45/SFP приносит пользу сети?
Комбо -линейки 4 RJ45/SFP предлагают гибкие параметры подключения, поддерживая как медные (RJ45), так и оптоволокно (SFP) соединения. Эта гибкость обеспечивает связь с длинными дистанциями и высокоскоростной передачи данных, что делает ее идеальным для масштабируемых конструкций сети.
3. Какие функции уровня 2 поддерживаются этими 16 портами Промышленный переключатель По?
IES7521-16PGE4GC-AC поддерживает расширенные функции уровня 2, такие как VLAN для сегментации сети, QOS для определения приоритетов трафика и Snooping IGMP для эффективного управления многоадресной трафиком, оптимизировать общую производительность сети.
4. Может ли этот коммутатор промышленного POE 16 портов использоваться в суровых условиях?
Да, IES7521-16PGE4GC-AC предназначен для промышленного использования, с прочным корпусом, который выдерживает экстремальные температуры (от -30 ° C до 75 ° C) и жесткими условиями. Он идеально подходит для заводской автоматизации, интеллектуальных городов и приложений для наблюдения на открытом воздухе.
5. Что такое бюджет электроэнергии и как он пользуется развертыванием?
Переключатель обеспечивает бюджет мощности на 300 Вт, что позволяет ему одновременно питать несколько устройств POE. Это позволяет упростить развертывание, уменьшая необходимость в отдельных расходных материалах, что делает его экономически эффективным решением для промышленных и коммерческих сетей.
