Обзор
Функции

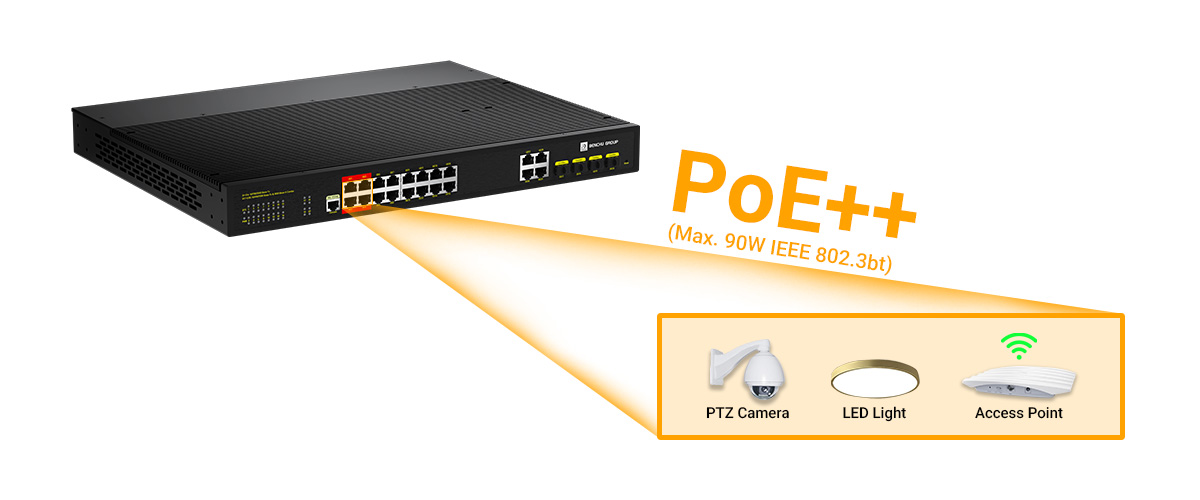

Поддержка PoE++ 90 Вт (IEEE 802.3bt) — легкое питание самых требовательных промышленных устройств.
IES7521-16PGE4GC-4BT-AC выводит технологию Power over Ethernet на новый уровень благодаря 4 выделенным портам PoE++, обеспечивающим мощность до 90 Вт на порт и полностью соответствующим стандарту IEEE 802.3bt (PoE++ / 4PPoE). Эта сверхвысокая выходная мощность устраняет необходимость в отдельной электропроводке, позволяя развертывать и питать самые энергоемкие устройства непосредственно через один кабель Ethernet.

Огромный общий бюджет мощности в 500 Вт – одновременная работа всех портов без компромиссов.
IES7521-16PGE4GC-4BT-AC разработан с учетом высокой общей мощности в 500 Вт, обеспечивая достаточное и стабильное питание для всех 16 портов PoE одновременно. Это означает, что вы можете одновременно использовать 4 устройства PoE++ (90 Вт) и 12 устройств PoE+ (30 Вт) на полной мощности, не беспокоясь о нехватке питания или снижении производительности. Это идеальная магистраль электропитания для промышленных предприятий с высокой плотностью размещения оборудования, где каждое устройство должно оставаться в сети круглосуточно.

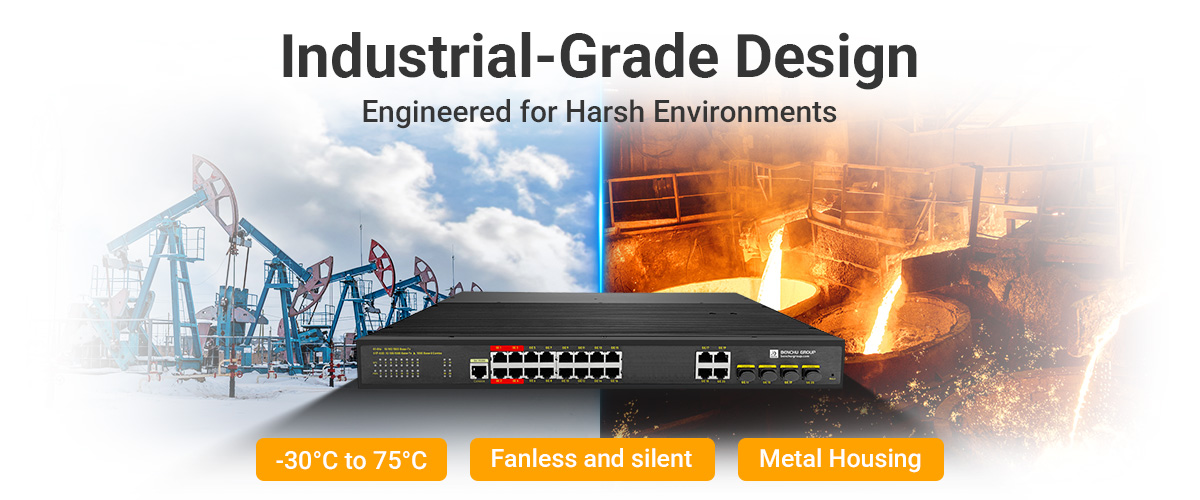

Промышленная закалка: от -40°F до 167°F (от -40°C до 75°C) – разработан для самых суровых условий окружающей среды.
IES7521-16PGE4GC-4BT-AC — это не просто очередной сетевой коммутатор, а надёжный промышленный аппарат, разработанный для безупречной круглосуточной работы в условиях, где стандартные коммерческие коммутаторы выходят из строя. Благодаря сертифицированному расширенному диапазону рабочих температур от -40°C до 75°C (от -40°F до 167°F), этот коммутатор отлично работает в условиях экстремального холода, палящей жары и любых других погодных условий.

Защита от электростатического разряда 8 кВ – промышленная устойчивость к скачкам напряжения для бесперебойной работы.
Коммутатор IES7521-16PGE4GC-4BT-AC оснащен усовершенствованной защитой от электростатического разряда (ESD) до 8 кВ на всех портах, обеспечивая надежную защиту от скачков напряжения, ударов молнии и накопления статического электричества. Эта защита промышленного класса гарантирует бесперебойную работу вашей сети в условиях, где электрические помехи и внезапные скачки напряжения могут вывести из строя обычные коммутаторы.
Расширенное управление уровнем 2+ – детальный контроль для критически важных сетей.
Коммутатор IES7521-16PGE4GC-4BT-AC оснащен полным набором функций управления уровня 2+, обеспечивая управление трафиком и оптимизацию сети корпоративного уровня без сложностей и затрат, присущих полноценным коммутаторам уровня 3. От сегментации сети до приоритезации трафика, этот промышленный коммутатор PoE++ предоставляет вам полный контроль над вашей инфраструктурой.

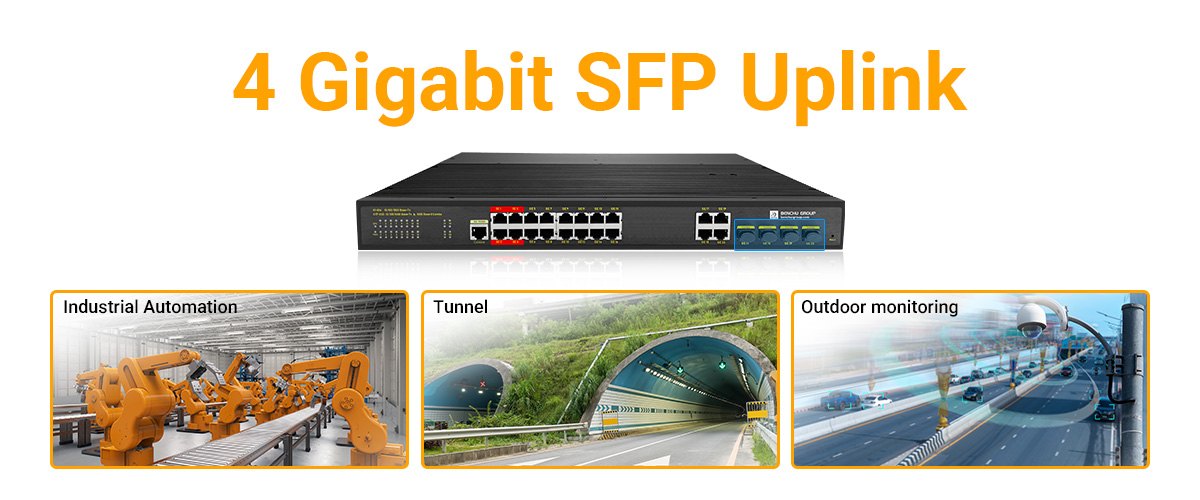

4 гигабитных комбинированных восходящих канала RJ45/SFP – гибкое оптоволоконное соединение для масштабируемости сети.
IES7521-16PGE4GC-4BT-AC оснащен четырьмя гигабитными комбинированными портами RJ45/SFP, обеспечивающими беспрецедентную гибкость при расширении сети. Эти порты с двойной конфигурацией позволяют выбирать между медным (RJ45) и оптоволоконным (SFP) подключением для каждого порта, что обеспечивает бесшовную интеграцию в различные сетевые архитектуры — от полностью медных сетей до магистральных оптоволоконных сетей большой протяженности.

Многоуровневая защита – защита критически важных промышленных активов от киберугроз
В современном взаимосвязанном промышленном ландшафте кибербезопасность — это не факультативный, а обязательный элемент. Коммутатор IES7521-16PGE4GC-4BT-AC включает в себя многоуровневую архитектуру безопасности, разработанную для защиты вашей инфраструктуры операционных технологий (OT) от несанкционированного доступа, кибератак и внутренних угроз. От производственного цеха до критически важной инфраструктуры этот коммутатор гарантирует конфиденциальность ваших данных и устойчивость ваших операций.
Решения для обеспечения связи
16-портовый управляемый промышленный коммутатор Gigabit PoE++ с 4 гигабитными портами RJ45/SFP для подключения к сети

16-портовый управляемый промышленный коммутатор Gigabit PoE++ с 4 портами Gigabit RJ45/SFP для подключения к кольцевой сети.

Спецификация
Технические характеристики :
IE7521-16PGE4GC-4BT-ACМедные порты 10M/100M/1G RJ45 :
16Комбинированный гигабитный R4J5 и SFP :
4Порты PoE/PoE+ :
12 (Up to 30W per port)Порты PoE/PoE+/PoE++/UPoE+ :
4 (Up to 90W per port)Консольный порт (для конфигурации) :
YesКнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3bt Power over Ethernet Plus Plus /PSE;Backward compatible IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2/4/5 (+), 3/6/7/8 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3at)Бюджет мощности PoE :
470WТехнические характеристики производительности :
*Буферная память пакетов :
8.2 MbРежимы переадресации :
Store-and-forwardПропускная способность :
256 GbpsСкорость пересылки пакетов :
35.72Mpps (64 byte packet size)Размер базы данных MAC-адресов :
8K (48-bit MAC ad-dresses)Поддержка больших кадров :
9KСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100Агрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
6Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
440 x 290 x 48 mm (17.32 x 11.42 x 1.89 in)Масса :
5.5 kg (12.12 lb)Защита корпуса :
P40 high-strength aluminum caseТребования к питанию :
AC 100~260V 50/60Hz, redundant power with reverse polarity protectionПотребляемая мощность :
500W (when all ports used, line-rate traffic and max PoE)максимальная мощность :
22W (worst case, all ports used, full PoE, line-rate traffic) (Watts)Энергопотребление в режиме ожидания :
12W (all ports link-down standby) (Watts)Энергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-40° to 85°C (-40° to 185°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1GДополнительные фильтры :
L2+ Managed
Вопросы и ответы
В1: Какова пропускная способность подачи питания портов PoE на этом 16-портовом устройстве? промышленный PoE++ коммутатор?
A1: 4 порта PoE++ по 90 Вт + 12 портов PoE+ по 30 Вт с общей мощностью 500 Вт: IES7521-16PGE4GC-4BT-AC имеет гибридную конфигурацию портов PoE, предназначенную для питания всего, от стандартных IP-камер до самого требовательного промышленного оборудования.
В2: Какие варианты восходящего канала доступны на этом 16-портовом промышленном коммутаторе PoE++ для подключения к магистральным сетям?
A2: 4 гигабитных комбинированных восходящих канала RJ45/SFP – медные или оптоволоконные, позволяют гибко подключаться к основной сети с помощью медных кабелей Ethernet или оптоволоконных кабелей в зависимости от типа порта. Такая конструкция с двойной функциональностью гарантирует, что ваш коммутатор сможет адаптироваться к любой сетевой топологии, будь то создание локальной серверной комнаты или подключение удаленных объектов, расположенных на расстоянии нескольких километров.
В3: Сможет ли этот 16-портовый промышленный коммутатор PoE++ работать в экстремальных промышленных условиях, таких как заводы, открытые пространства или нефтегазовые объекты?
A3: Да, коммутатор IES7521-16PGE4GC-4BT-AC разработан для самых суровых промышленных условий и может работать в диапазоне температур от -40 °C до 75 °C. Он также имеет защиту от перенапряжения 8 кВ, что значительно превосходит возможности коммутаторов коммерческого класса.
В4: Какие расширенные функции управления поддерживает этот 16-портовый промышленный коммутатор PoE++ для контроля трафика и оптимизации сети?
A4: Коммутатор IES7521-16PGE4GC-4BT-AC оснащен полным набором функций управления уровня 2+, обеспечивающим контроль корпоративного уровня над трафиком вашей промышленной сети. Эти функции позволяют сетевым администраторам оптимизировать полосу пропускания, повысить безопасность и обеспечить надежную работу критически важных приложений.
В5: Каковы типичные области применения и сценарии использования этого 16-портового промышленного коммутатора PoE++?
A5: IES7521-16PGE4GC-4BT-AC — это многофункциональное решение для промышленных сетей, используемое в различных сложных приложениях. Оно отличается уникальным сочетанием мощной передачи PoE++, высокой устойчивости к воздействию окружающей среды и расширенного управления уровня 2+.
