Обзор
IES7511-8PGE4TF-DC, Слой 3 управляется 8 портов гигабитный промышленный переключатель POE,с 4-10 ГБ SFP+ uplink,Гора
Функции

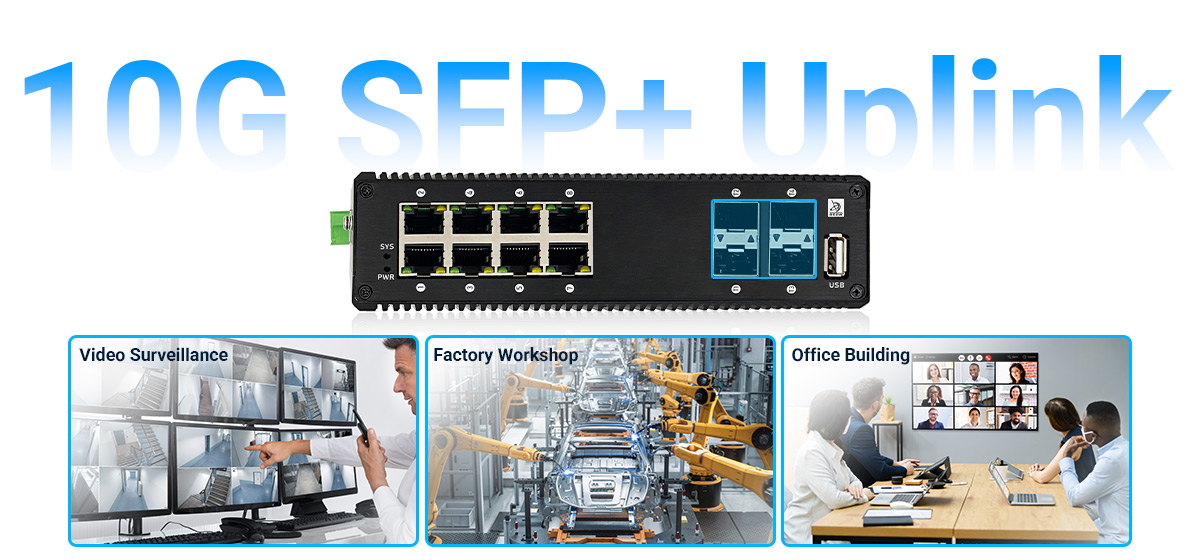

Высокоскоростные порты 10G SFP+ восходящая линия
Четыре порта 10G SFP+ восходящей линии связи обеспечивают сверхбычную передачу данных и снижают задержку для промышленных применений в тяжелом трафике. Эти восходящие линии обеспечивают непрерывные соединения между устройствами и сетями магистралей, что позволяет обеспечить превосходную производительность в мониторинге в реальном времени или крупномасштабных передачи данных. Поддерживая волокнистые и медные модули, восходящие линии связи адаптируются к различным потребностям развертывания, обеспечивая масштабируемость растущих сетевых требований.

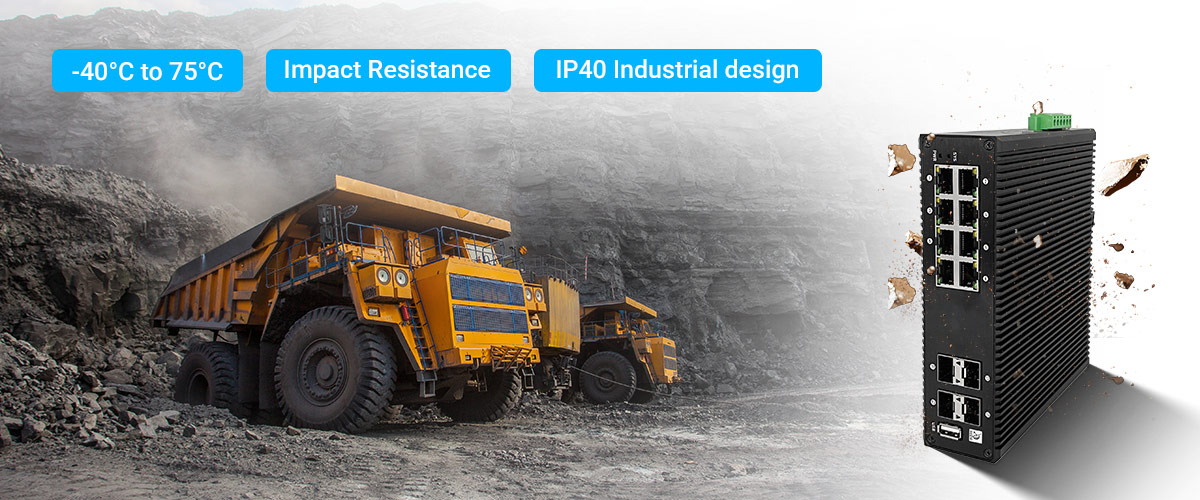

Прочный промышленный дизайн
IES7511-8PGE4TF-DC оснащен надежным металлическим корпусом и дизайном без фанатов, чтобы надежно работать в суровых условиях. Он выдерживает широкие температурные диапазоны (от -40 ° C до 75 ° C) и устойчив к вибрации и шоку, что делает его подходящим для требования промышленных применений, таких как транспорт, добыча полезных ископаемых и автоматизацию заводов. Его прочная конструкция минимизирует время простоя, обеспечивая постоянную доступность сети даже в экстремальных условиях.
Управление сетью уровня 2/уровня 3
Расширенные возможности управления сетью включают VLAN, QoS и IGMP Snooping, обеспечение оптимизированного потока трафика и улучшенную безопасность сети. Статическая маршрутизация уровня 3 дополнительно упрощает сегментацию сети, обеспечивая эффективное распределение ресурсов. Эти функции дают пользователям точное управление конфигурацией сети, что делает Switch гибким и интеллектуальным выбором для промышленных развертываний.
Улучшенная сетевая безопасность
Этот 8 портового промышленного переключателя POE предлагает различные протоколы безопасности, в том числе безопасность портов, Snooping DHCP и аутентификацию 802,1x, для защиты сетевой инфраструктуры. Защивывая от несанкционированного доступа и потенциальных киберугроз, он обеспечивает безопасные и безопасные промышленные операции. Эти функции обеспечивают душевное спокойствие для пользователей, управляющих критическими данными в средах высокого риска.
Широкий вход напряжения
Поддерживая широкий диапазон ввода напряжения 48–56 В постоянного тока, переключатель размещает различные энергосистемы. Эта гибкость обеспечивает совместимость с промышленными установками и повышает устойчивость к эксплуатации. Пользователи получают выгоду от снижения ограничений мощности и надежного подключения даже в средах с колеблющимися или нетрадиционными источниками питания.
Интеллектуальное управление POE
Промышленный переключатель POE предлагает умное управление POE, включая планирование мощности и приоритетов. Это обеспечивает оптимальное распределение мощности на основные устройства, сокращение отходов питания и предотвращение перегрузки. Эта функция повышает энергоэффективность, максимизируя время безотказной работы устройства, особенно для критически важных приложений, таких как наблюдение и автоматизация.
Решения для подключения
Слой 3 Удалось 8 Port Gigabit Industrial Switch с 4-10G SFP+ Решение подключения к линии линии связи
Слой 3 Удалось 8 Port Gigabit Industrial Switch с 4-10G SFP+ uplink Кольцевая сеть Соединительное решение
Спецификация
Технические характеристики :
IE7511-8PGE4TF-DCМедные порты 10M/100M/1G RJ45 :
8Порты 1G/2,5G/10G SFP+ (оптоволоконные) :
4Порты PoE/PoE+ :
8Консольный порт (для конфигурации) :
YesUSB-порт :
Yes (for firmware and config upload/ download)Кнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2 (+), 3/6 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
12 MbРежимы переадресации :
Store-and-forwardПропускная способность :
128 GbpsСкорость пересылки пакетов :
71.43Mpps (64 byte packet size)Размер базы данных MAC-адресов :
16K (48-bit MAC ad-dresses)Поддержка больших кадров :
12KСреднее время между отказами :
155,432 hours (MTBF) @ 25°CСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — DHCP :
*DHCP-клиент :
YesОтслеживание DHCP :
YesDHCP-сервер :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100VLAN-маршрутизация :
YesРИП В1/В2 :
YesОСПФ версии 2 :
YesКоличество интерфейсов IP VLAN :
YesПолитика маршрутизации :
YesВРРП :
YesАгрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D (STP) • IEEE 802.1s (MSTP) • IEEE 802.1w (RSTP) • ITU-TG.8032 (ERPS)Управление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
12Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
170 x 148 x 48 mm (6.69 x 5.83 x 1.89 in)Масса :
1.2 kg (2.65 lb)Защита корпуса :
P40 high-strength aluminum caseТребования к питанию :
DC 48~56V, redundant power with reverse polarity protectionПотребляемая мощность :
240Wмаксимальная мощность :
16WЭнергопотребление в режиме ожидания :
8WЭнергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-40° to 85°C (-40° to 185°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1G+10GДополнительные фильтры :
L3 Managed
Вопросы и ответы
1. Каковы преимущества 8 портов POE на этом 8-портом Промышленный переключатель По?
8 портов POE+ предоставляют как мощность, так и данные по кабелям Ethernet, упрощая установку для таких устройств, как IP -камеры, телефоны VoIP и точки доступа. Каждый порт может доставлять до 30 Вт, устраняя необходимость отдельных источников питания.
2. Почему важны порты 4 10G SFP+ восходящей линии связи?
4 10G SFP+ восходящие линии обеспечивают высокоскоростное соединение, которое идеально подходит для крупномасштабных применений с высокой пропускной способностью. Они обеспечивают быструю передачу данных с низкой задержкой, что делает их идеальными для требовательных сред, таких как промышленная автоматизация и системы наблюдения.
3. Как этот 8-портовый промышленный переключатель POE работает в промышленных условиях?
IES7511-8PGE4TF-DC предназначен для выдержания суровых условий с широким диапазоном рабочих температур, прочным корпусом металлов и высокой долговечностью, что делает его надежным для промышленных сред, использования на открытом воздухе и критических применений в области наблюдения и транспорта.
4. Какие функции слоя 2 и слоя 3 поддерживают этот 8-портовый промышленный переключатель POE?
Этот переключатель предлагает расширенные функции, такие как поддержка VLAN, QOS, IGMP Snooping, RIP, OSPF и VRRP, оптимизация сетевого трафика, повышение безопасности и обеспечение эффективного потока данных, что важно для критически важных применений в промышленных сетях.
5. Как функциональность POE упрощает установку?
Функциональность POE-и Play Play позволяет вам питать устройства непосредственно через кабели Ethernet, устраняя необходимость в отдельных источниках питания. Это снижает сложность установки и общие затраты на инфраструктуру для таких устройств, как IP -камеры и точки доступа.
