Обзор
IES7511-8PGE2GF-4BT-DC, 8-портовый гигабитный управляемый промышленный коммутатор PoE++,с 2 Гигабитный SFP-порт восходящего канала,4 порта PoE++ и 4 порта PoE+ с бюджетом мощности 240 Вт, крепление на DIN-рейку
Функции
Конфигурация порта Gigabit Ethernet и порта Gigabit Fiber
Управляемый промышленный коммутатор UPoE+ IES7511-8PGE2GF-4BT-DC оснащен 4 портами PoE++ 10/100/1000 Мбит/с RJ45 с поддержкой IEEE820.3af/at/bt, обеспечивая мощность до 90 Вт (порты 1–4) и 4 портами PoE+ 10/100/1000 Мбит/с RJ45 с поддержкой IEEE820.3af/at, обеспечивая мощность до 30 Вт (порты 5–8), 2 портами SFP 1,25 Гбит/с, 1 консольным интерфейсом RJ45 для управления и настройки коммутатора, кнопкой сброса для сброса системы к заводским настройкам и перезагрузки, поддерживает резервное питание. Поддерживает монтаж на DIN-рейку.

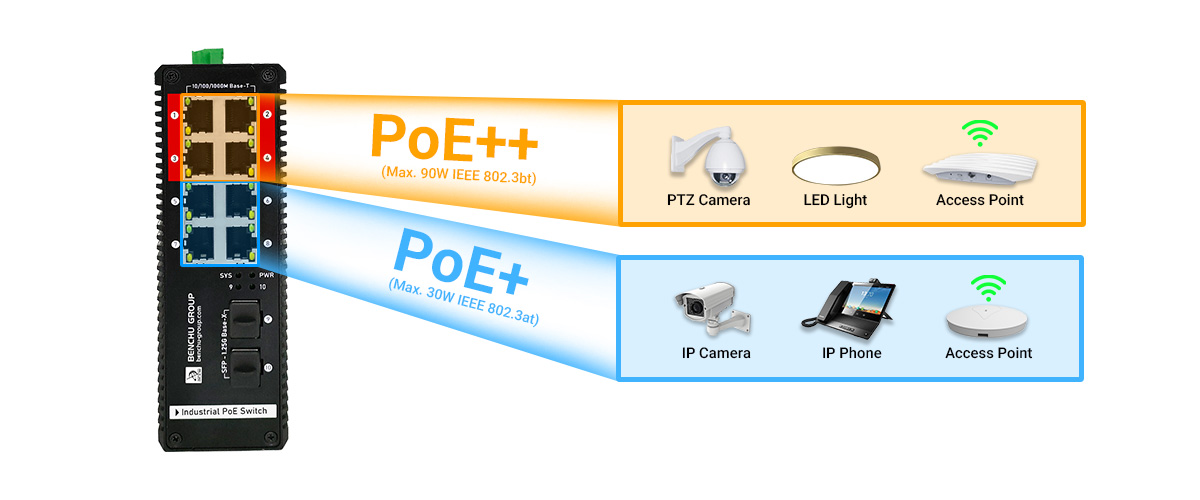

802.3bt 90W POE++ обеспечивает улучшенную подачу питания
SP7511-8PGE2GF-4BT-DC значительно расширяет возможности подачи питания по кабелям Ethernet. Традиционные стандарты PoE, такие как 802.3af и 802.3at, обеспечивают мощность до 15,4 Вт и 30 Вт на порт соответственно. Однако стандарт PoE++ 802.3bt может обеспечивать мощность до 90 Вт на порт. Это существенное увеличение мощности позволяет поддерживать более требовательные устройства, такие как PTZ-камеры, высокопроизводительные беспроводные точки доступа, светодиодное освещение, цифровые вывески и даже ноутбуки или тонкие клиенты. Расширенные возможности подачи питания снижают потребность в отдельных источниках питания и дополнительной проводке, упрощая установку и снижая затраты.

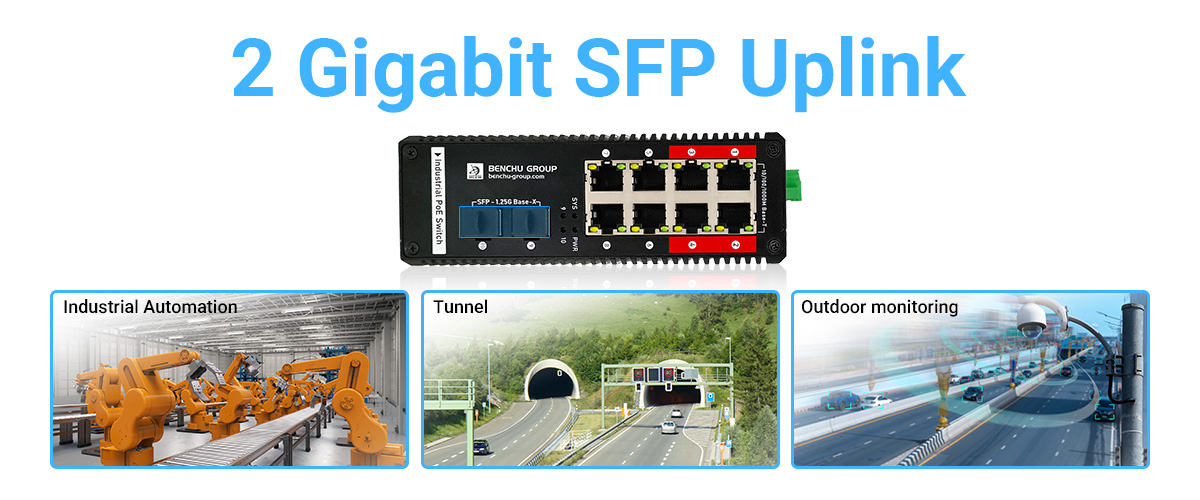

С двумя гигабитными портами SFP Uplink
Промышленный управляемый коммутатор UPoE+ IES7511-8PGE2GF-4BT-DC с 2-гигабитным SFP-портом отличается простотой и эффективностью. SFP-порты обеспечивают простую интеграцию с другим сетевым оборудованием, таким как маршрутизаторы, коммутаторы уровня ядра и сетевые устройства хранения данных. Он упрощает топологию сети и оптимизирует задачи управления. Расширенные функции управления, часто встречающиеся в таких коммутаторах, обеспечивают централизованное управление и мониторинг сети, позволяя администраторам быстро выявлять и устранять проблемы. Поддержка нескольких магистральных каналов связи промышленным коммутатором PoE IES7511-8PGE2GF-4BT-DC также способствует балансировке нагрузки и оптимизации трафика, что еще больше упрощает управление сетью и обеспечивает стабильную производительность.
Защитное переключение кольцевой сети Ethernet (ERPS) обеспечивает масштабируемость и гибкость
Управляемый коммутатор UPoE+ уровня 2 IES7511-8PGE2GF-4BT-DC с 8 портами поддерживает протокол G.8032 ERPS (защитное переключение Ethernet-колец). Стандарт G.8032 ERPS обеспечивает превосходную масштабируемость и гибкость для сетей видеонаблюдения. Он поддерживает интеграцию нескольких колец и подколец, что позволяет расширять зону видеонаблюдения без ущерба для производительности сети. Такая масштабируемость особенно полезна для крупномасштабных систем, таких как системы видеонаблюдения по всему городу или многоквартирные комплексы, где количество камер и узлов может значительно увеличиваться со временем. Гибкость ERPS позволяет сетевым администраторам проектировать и перенастраивать сеть для добавления новых камер и точек подключения по мере необходимости.
SSH (Secure Shell) обеспечивает безопасную автоматизацию и скриптинг
8-портовый гигабитный промышленный коммутатор PoE++ IES7511-8PGE2GF-4BT-DC от Benchu Group поддерживает протокол SSH (Secure Shell). В промышленных сетях часто требуются автоматизированные скрипты для выполнения рутинных задач, таких как обновление конфигурации, мониторинг производительности и устранение неполадок. SSH обеспечивает безопасное выполнение этих скриптов, предоставляя безопасный канал для обмена данными между скриптами и промышленным коммутатором PoE. Автоматизация снижает необходимость ручного вмешательства, минимизируя человеческий фактор и повышая эффективность работы. С помощью SSH администраторы могут развертывать скрипты для выполнения массовых обновлений или мониторинга состояния сети без ущерба для безопасности. Эта возможность крайне важна для поддержания стабильной производительности и надежности в крупных промышленных сетях.
SNMP (простой протокол сетевого управления) обеспечивает мониторинг и диагностику в реальном времени
Промышленный коммутатор IES7511-8PGE2GF-4BT-DC с поддержкой PoE++ поддерживает протокол SNMP (Simple Network Management Protocol), обеспечивая мониторинг и диагностику в режиме реального времени, позволяя администраторам непрерывно отслеживать производительность сети и состояние устройств. Эта возможность позволяет быстро обнаруживать и устранять такие проблемы, как сбои устройств, перегрузка сети или аномальный трафик. Сбор и анализ данных в режиме реального времени помогают поддерживать оптимальную производительность сети, обеспечивая бесперебойную и эффективную работу промышленных процессов без непредвиденных простоев и перебоев.
Двойной стек протоколов IPV4/IPV6 обеспечивает плавный переход
Двойной стек протоколов IPv4/IPv6 гарантирует, что 8-портовый управляемый промышленный коммутатор PoE++ IES7511-8PGE2GF-4BT-DC от Benchu Group готов к будущим требованиям, обеспечивая бесперебойную работу как в текущих, так и в будущих сетевых средах. IPv6 разработан с улучшенными функциями безопасности, включая обязательную поддержку IPsec, обеспечивающего сквозное шифрование и аутентификацию. Двойной стек коммутаторов Benchu Group позволяет использовать эти функции для повышения безопасности промышленных сетей. Это крайне важно для защиты конфиденциальных данных и обеспечения целостности связи между устройствами. Усиленные меры безопасности помогают защитить промышленные системы от киберугроз и несанкционированного доступа.
Решения для подключения
Решение для 8-портового гигабитного управляемого промышленного коммутатора PoE++ с 2 гигабитными портами SFP Uplink
8-портовый гигабитный управляемый промышленный коммутатор PoE++ с 2 гигабитными портами SFP Uplink для подключения к кольцевой сети
Спецификация
Технические характеристики :
IE7511-8PGE2GF-4BT-DCМедные порты 10M/100M/1G RJ45 :
8Порты SFP 1,25G (оптоволоконные) :
2Порты PoE/PoE+ :
4Порты PoE/PoE+/PoE++/UPoE+ :
4Консольный порт (для конфигурации) :
YesКнопка сброса :
YesПитание через Ethernet :
*Стандарт PoE :
IEEE 802.3bt Power over Ethernet Plus Plus /PSE;Backward compatible IEEE 802.3at Power over Ethernet Plus/PSE; Backward compatible with IEEE 802.3af Power over EthernetТип источника питания PoE :
End-span: 1/2/4/5 (+), 3/6/7/8 (-)Выходная мощность PoE :
Per port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af); Per port 52V DC, 600mA. max. 30 watts (IEEE 802.3at) Per port 52V DC, 1800mA. max. 90 watts (IEEE 802.3at)Технические характеристики производительности :
*Буферная память пакетов :
2.1 MbРежимы переадресации :
Store-and-forwardПропускная способность :
24 GbpsСкорость пересылки пакетов :
14.88Mpps (64 byte packet size)Размер базы данных MAC-адресов :
8K (48-bit MAC ad-dresses)Поддержка больших кадров :
9KСреднее время между отказами :
162,125 hours (MTBF) @ 25°CЗадержка медного кабеля 100 млн. :
8.532µs; 8.613µs; 8.712µsЗадержка медного кабеля 1G :
3.435µs; 3.541µs; 3.643µsЗадержка оптоволокна 1G :
2.993µs; 3.112µs; 3.183µsСлужбы L2 — VLAN :
*Тегирование VLAN IEEE 802.1Q :
YesМаркировка QinQ VLAN :
YesVLAN на базе IP :
YesVLAN на базе MAC :
YesVLAN на основе протокола :
YesГолосовая VLAN :
YesСопоставление VLAN :
YesУслуги L2 – доступность :
*Контроль шторма :
Yes (Broadcast, multicast, unknown unicast)IEEE 802.3ad — группы LAG (LACP) :
YesИЭЭЭ 802.3x :
YesКольцо (ERPS, соответствует G.8032) :
Yes, Recovery time < 50msПротокол связующего дерева IEEE 802.1D :
YesПротокол быстрого связующего дерева IEEE 802.1w :
YesПротокол множественного связующего дерева IEEE 802.1s :
YesDHCP-реле уровня 2 :
YesСлужбы L2 — фильтрация многоадресной рассылки :
YesОтслеживание IGMP (v1, v2 и v3) :
YesПоддержка отслеживания MLD (v1 и v2) :
YesОпросник отслеживания IGMP (v2) :
YesОтслеживающий запрос MLD (v1) :
YesРегистрация многоадресной VLAN (MVR) :
YesСлужбы L3 — маршрутизация :
*Статическая маршрутизация IPv4 :
100Статическая маршрутизация IPv6 :
100Агрегация ссылок :
*Ручной отставание :
YesКоличество LAG/количество участников в каждой LAG :
8 LAGs with max 8 members in each LAGСлужбы сетевого мониторинга и обнаружения :
*802.1ab ЛЛДП :
YesSNMP :
v1, v2c, v3Группа РМОН 1,2,3,9 :
YesСетевая безопасность :
YesИЭЭЭ 802.1x :
YesRADIUS-учет :
YesСписки контроля доступа (ACL) :
YesACL на основе IP (IPv4 и IPv6) :
L2 / L3 / L4ACL на основе MAC :
YesACL на основе TCP/UDP :
YesУправление статическими записями MAC # :
48Безопасность на основе портов с помощью заблокированных MAC-адресов :
YesДинамическая проверка ARP :
Yesзащита от DoS :
YesПредотвращение DoS-атак :
YesЗащита от сетевых штормов, DoS :
YesКачество обслуживания (QoS) :
*Ограничение скорости на основе порта :
Yes ingress and egressКачество обслуживания на основе порта :
YesПоддержка полей IPv6. :
YesКачество обслуживания ДиффСерв :
Yes ingressКласс обслуживания IEEE 802.1p :
YesMAC и IP назначения :
YesIPv4 и v6 DSCP :
Yesна основе TCP/UDP :
YesВзвешенный круговой турнир (WRR) :
YesТехнология очереди со строгим приоритетом :
YesСетевые протоколы IEEE :
*Протоколы :
• IEEE 802.3 Ethernet • IEEE 802.3u 100BASE-T • IEEE 802.3ab 1000BASE-T • IEEE 802.3af PoE • IEEE 802.3at PoE+ • IEEE 802.3az Energy Efficient Ethernet (EEE) • IEEE 802.3ad Trunking (LACP) • IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LXПротоколы 2 :
• IEEE 802.3x Full-Duplex Flow Control • IEEE 802.1Q VLAN Tagging • IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED) • IEEE 802.1p Class of Service • IEEE 802.1D Spanning Tree (STP) • IEEE 802.1s Multiple Spanning Tree (MSTP) • IEEE 802.1w Rapid Spanning TУправление, мониторинг и устранение неполадок :
*Управление паролями :
YesКонтроль доступа через RADIUS и TACACS+ :
YesУправление IPv6 :
YesSNMP v1/v2c/v3 :
YesЗеркальное отображение портов :
Yes ingress and egressЗеркальное отображение портов «многие к одному» :
6Утилита для проверки кабеля :
YesДоступ через Интернет TLS/HTTPS (версия) :
Yes (v1.2)Передача файлов (загрузка, скачивание) :
TFTP / HTTPЗагрузка/загрузка HTTP (прошивка) :
YesСистемный журнал (RFC 3164) :
Yesсветодиоды :
YesНа порт :
Speed, Link, Activity; PoE in different modeЗа устройство :
PowerФизические характеристики :
*Размеры (ширина * глубина * высота) :
150 x 130 x 48 mm (5.91 x 5.12 x 1.89 in)Масса :
0.95 kg (1.98 lb)Защита корпуса :
P40 high-strength aluminum caseТребования к питанию :
DC 48~56V, redundant power with reverse polarity protectionПотребляемая мощность :
240Wмаксимальная мощность :
12WЭнергопотребление в режиме ожидания :
8WЭнергоэффективный Ethernet (EEE) :
Yes (deactivated by default)Вентилятор :
FanlessЭкологические характеристики :
*Рабочая Температура :
-40° to 85°C (-40° to 185°F)Рабочая влажность :
95% maximum relative humidity (RH), non-condensingРабочая высота :
10,000 ft (3,000 m) maximumТемпература хранения :
-40° to 85°C (-40° to 185°F)Влажность при хранении (относительная) :
95% maximum relative humidity, non-condensingВысота хранения :
10,000 ft (3,000 m) maximumИсполнительный стандарт и защита :
*Молниезащита :
*МЭК61000-4-3 (РС) :
10V/m (80~1000MHz)FCC, часть 15/CISPR22 (EN55022) :
Class BМЭК 61000-6-2 :
Common Industrial StandardIEC61000-4-9 (импульсное магнитное поле) :
1000A/mIEC61000-4-10 (затухающие колебания) :
30A/m, 1MHzIEC61000-4-12/18 (ударная волна) :
CM 2.5kV, DM 1kVМЭК61000-4-4(ЭФТ) :
Power cable:±4kV, Data cable: ±2kVIEC61000-4-16 (синфазная передача) :
30V, 300V, 1sМЭК61000-4-2 (ЭСР) :
±8kV contact discharge, ±15kV air dischargeIEC61000-4-6 (Радиочастотная передача) :
10V(150kHz~80MHz)МЭК61000-4-8 :
100A/m, 1000A/m, 1s-3sIEC61000-4-5 (перенапряжение): силовой кабель :
CM±4kV/ DM±2kV, Data cable: ±4kVМеханические свойства :
*МЭК60068-2-6 :
Anti VibrationМЭК60068-2-32 :
Free FallМЭК60068-2-27 :
Anti ShockЭлектромагнитное излучение и иммунитет :
*Сертификаты :
CE mark, commercial; FCC Part 15 Class A, VCCI Class A; Class A EN 55022 (CISPR 22) Class A; Class A C-Tick; EN 55024; CCC; 47 CFR FCC Part 15, SubpartB, Class A ICES-003: 2016 Issue 6, Class A; ANSI C63.4:2014; IEC 60950-1:2005 (ed.2)+A1:2009+A2:2013Безопасность :
*Сертификаты безопасности :
CB mark, commercial; CSA certified (CSA 22.2 #950); UL listed (UL 1950)/cUL IEC 950/EN 60950; EN 60950-1: 2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 IEC 60950-1:2005 ;(ed.2)+A1:2009+A2:2013; AN/NZS 60950.1:2015; CCC (China Compulsory Certificate)Гарантия и поддержка :
*Ограниченная гарантия на оборудование :
Limited Lifetime*Техническая поддержка по телефону и электронной почте* :
Limited Lifetime*Круглосуточная онлайн-чат технической поддержки :
Limited Lifetime*содержимое пакета :
*Все модели :
Smart Industrial Switch ; Brackets and screws for DIN-Rail mounting, which are already installed in the switch; Rubber protection caps, which are already installed in the SFP sockets Installation guideВид бизнеса :
IndustrialБандридт :
1GДополнительные фильтры :
L2+ Managed
