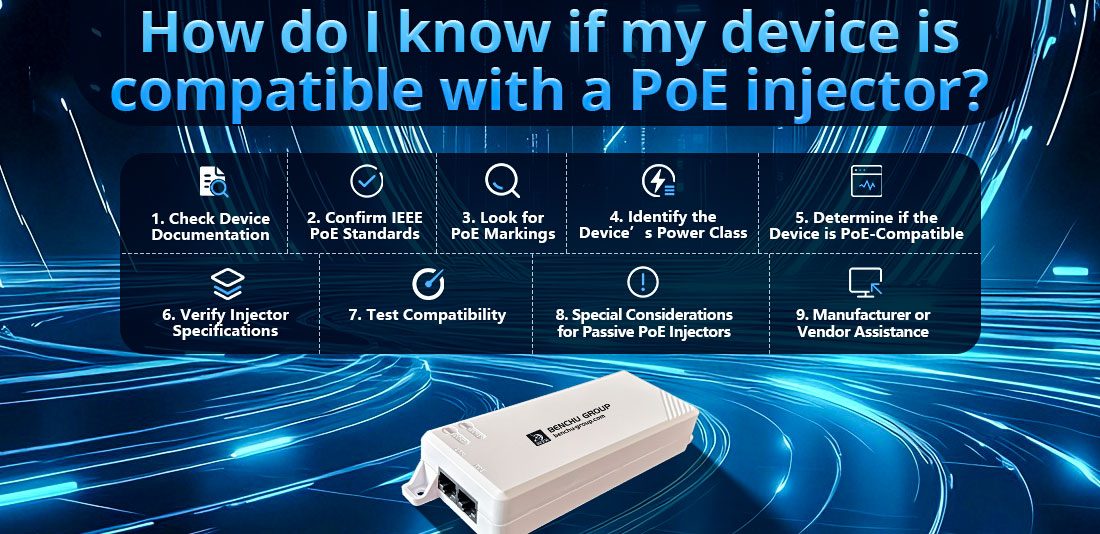

Как узнать, совместимо ли мое устройство с PoE-инжектором?

Как определить, совместимо ли ваше устройство с PoE-инжектором

Чтобы избежать проблем с подачей питания или повреждения устройства, крайне важно убедиться в его совместимости с PoE-инжектором. Совместимость зависит от нескольких факторов, включая требования к питанию устройства, стандарты PoE и наличие встроенной поддержки PoE. Ниже приведено подробное руководство, которое поможет вам определить, совместимо ли ваше устройство с PoE-инжектором.

1. Проверьте документацию на устройство.

Для начала изучите руководство пользователя, технические характеристики или веб-сайт производителя, чтобы получить информацию о требованиях к питанию устройства. Обратите внимание на следующее:

--- Поддержка PoE: Устройство должно явно указывать на поддержку PoE.

--- Стандарт PoE: Укажите конкретный стандарт PoE, поддерживаемый устройством (например, IEEE 802.3af, 802.3at или 802.3bt).

--- Требования к напряжению и мощности: Убедитесь, что требования к напряжению и мощности устройства соответствуют его возможностям. инжектор PoE.

2. Подтвердите соответствие стандартам IEEE PoE.

Общие стандарты PoE:

802.3af (PoE):

--- Обеспечивает мощность до 15,4 Вт на источнике и 12,95 Вт на устройстве.

Подходит для маломощных устройств, таких как VoIP-телефоны, простые IP-камеры и базовые точки доступа.

802.3at (PoE+):

--- Обеспечивает мощность до 30 Вт на источнике и 25,5 Вт на устройстве.

Подходит для мощных устройств, таких как PTZ-камеры, современные беспроводные точки доступа и оборудование для видеоконференций.

802.3bt (PoE++):

--- Обеспечивает мощность до 60-100 Вт на источнике.

Подходит для мощных устройств, таких как светодиодные светильники, интеллектуальные дисплеи и промышленное оборудование.

Соответствие стандартам:

Ваш PoE-инжектор должен соответствовать или превосходить стандарт PoE устройства. Например:

--- Инжектор 802.3af не может питать устройство, требующее 802.3at или 802.3bt.

--- Инжектор 802.3at может питать устройства, требующие стандарта 802.3af (обратная совместимость).

3. Ищите маркировку PoE.

Проверьте физические этикетки, разъемы или упаковку устройства на наличие таких терминов, как:

--- PoE: Обозначает базовую поддержку PoE.

--- PoE+: указывает на поддержку более высоких уровней мощности (802.3at).

--- PoE++: Указывает на поддержку очень высоких уровней мощности (802.3bt).

Номинальная потребляемая мощность: Убедитесь, что она соответствует напряжению и мощности форсунки.

4. Определите класс мощности устройства.

Устройствам PoE часто присваивается класс мощности в зависимости от их потребностей в потреблении энергии. Инжектор должен обеспечивать мощность, равную или превышающую класс устройства. К распространенным классам относятся:

--- Класс 0 (по умолчанию): до 12,95 Вт.

--- Класс 1: до 3,84 Вт.

--- Класс 2: до 6,49 Вт.

--- Класс 3: до 12,95 Вт.

--- Класс 4 (PoE+): до 25,5 Вт.

--- Класс 5 и выше (PoE++): до 45 Вт, 60 Вт и более.

5. Определите, совместимо ли устройство с PoE.

Устройства делятся на две категории:

Устройства, совместимые с PoE (с поддержкой PoE):

--- Может напрямую получать питание и данные через кабель Ethernet.

--- Примеры: IP-камеры, беспроводные точки доступа, VoIP-телефоны.

Устройства, не поддерживающие PoE:

Для разделения питания и передачи данных требуется PoE-разветвитель.

--- Примеры: устаревшие устройства или оборудование, не поддерживающее PoE.

6. Проверьте технические характеристики форсунки.

Проверьте PoE-инжектор на наличие следующих параметров:

--- Стандарт PoE: Убедитесь, что стандарт инжектора соответствует или превосходит требования устройства.

--- Максимальная выходная мощность: Убедитесь, что инжектор может обеспечить достаточную мощность для вашего устройства.

--- Выходное напряжение: Согласуйте выходное напряжение инжектора (например, 48 В) с входным напряжением устройства.

7. Совместимость тестов

Этапы тестирования:

--- Подключение инжектора: Подключите инжектор к источнику питания и соедините его с вашим устройством с помощью кабеля Ethernet.

Наблюдение за поведением устройства:

--- Если устройство включается и работает правильно, значит, оно совместимо.

В противном случае немедленно отключите устройство, чтобы избежать повреждений.

Проверка состояния форсунки:

Многие форсунки оснащены светодиодными индикаторами, показывающими, правильно ли подключенное устройство потребляет питание.

8. Особые соображения для пассивных PoE-инжекторов

--- Если вы используете пассивный PoE-инжектор, убедитесь, что устройство рассчитано на работу с фиксированным напряжением инжектора. Пассивные инжекторы не осуществляют согласование напряжения и могут повредить устройства, требующие активного PoE.

9. Помощь производителя или поставщика

Если вы не уверены в совместимости:

Для получения рекомендаций обратитесь к производителю или поставщику устройства.

--- Предоставьте подробную информацию о PoE-инжекторе и требованиях устройства к питанию.

Типичные сценарии несовместимости

Устройство без поддержки PoE, подключенное к активному инжектору:

Активные инжекторы обычно не подают питание, если устройство не поддерживает PoE, поэтому повреждений не происходит.

Мощное устройство с маломощным инжектором:

--- Устройство, требующее поддержки 802.3at (PoE+) или 802.3bt (PoE++Возможно, устройство не включится при использовании инжектора 802.3af.

Пассивный PoE-инжектор с активным PoE-устройством:

--- Несоответствие может привести к повреждению устройства, если подаваемое напряжение превышает допустимый предел для данного устройства.

Заключение

Для обеспечения совместимости вашего устройства с PoE-инжектором:

--- Убедитесь, что устройство поддерживает PoE.

--- Согласуйте требования к питанию устройства с выходной мощностью инжектора, указав стандартное значение, напряжение и мощность.

Для повышения безопасности и гибкости используйте активные PoE-инжекторы для современных стандартизированных устройств. Пассивные инжекторы следует использовать только с совместимым фирменным оборудованием. В случае сомнений всегда обращайтесь к документации устройства или производителю за разъяснениями.
